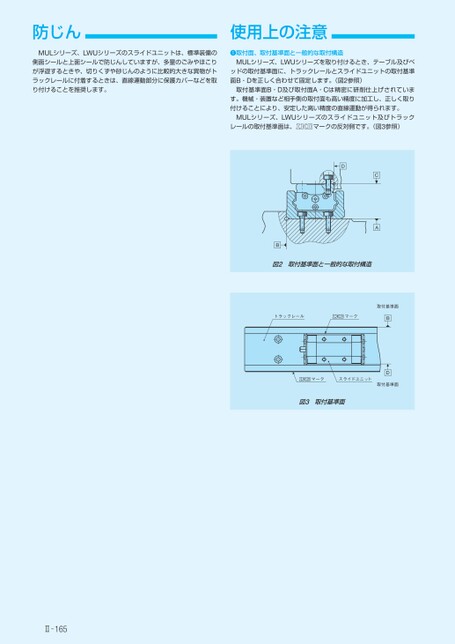

防じん使用上の注意MULシリーズ、LWUシリーズのスライドユニットは、標準装備の側面シールと上面シールで防じんしていますが、多量のごみやほこりが浮遊するときや、切りくずや砂じんのように比較的大きな異物がトラックレールに付着するときは、直線運動部分に保護カバーなどを取り付けることを推奨します。❶取付面、取付基準面と一般的な取付構造MULシリーズ、LWUシリーズを取り付けるとき、テーブル及びベッドの取付基準面に、トラックレールとスライドユニットの取付基準面B・Dを正しく合わせて固定します。(図2参照)取付基準面B・D及び取付面A・Cは精密に研削仕上げされています。機械・装置など相手側の取付面も高い精度に加工し、正しく取り付けることにより、安定した高い精度の直線運動が得られます。MULシリーズ、LWUシリーズのスライドユニット及びトラックレールの取付基準面は、マークの反対側です。(図3参照)DCAB図2取付基準面と一般的な取付構造トラックレールマークマークスライドユニット図3取付基準面取付基準面BD取付基準面Ⅱ165
| <
|
> |
>>
