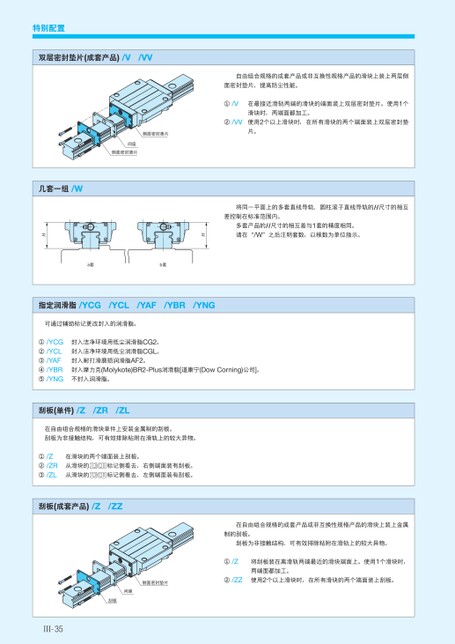

特别配置双层密封垫片(成套产品)/V/VV间座侧面密封垫片侧面密封垫片几套一组/WHa套b套自由组合规格的成套产品或非互换性规格产品的滑块上装上两层侧面密封垫片,提高防尘性能。①/V②/VV在最接近滑轨两端的滑块的端面装上双层密封垫片。使用1个滑块时,两端面都加工。使用2个以上滑块时,在所有滑块的两个端面装上双层密封垫片。将同一平面上的多套直线导轨、圆柱滚子直线导轨的H尺寸的相互差控制在标准范围内。H多套产品的H尺寸的相互差与1套的精度相同。请在“/W”之后注明套数,以根数为单位指示。指定润滑脂/YCG/YCL/YAF/YBR/YNG可通过辅助标记更改封入的润滑脂。①/YCG②/YCL③/YAF④/YBR⑤/YNG封入洁净环境用低尘润滑脂CG2。封入洁净环境用低尘润滑脂CGL。封入耐打滑磨损润滑脂AF2。封入摩力克(Molykote)BR2-Plus润滑脂[道康宁(DowCorning)公司]。不封入润滑脂。刮板(单件)/Z/ZR/ZL在自由组合规格的滑块单件上安装金属制的刮板。刮板为非接触结构,可有效排除粘附在滑轨上的较大异物。①/Z②/ZR③/ZL在滑块的两个端面装上刮板。从滑块的从滑块的标记侧看去,右侧端面装有刮板。标记侧看去,左侧端面装有刮板。刮板(成套产品)/Z/ZZ间座刮板侧面密封垫片Ⅲ-35在自由组合规格的成套产品或非互换性规格产品的滑块上装上金属制的刮板。刮板为非接触结构,可有效排除粘附在滑轨上的较大异物。①/Z②/ZZ将刮板装在离滑轨两端最近的滑块端面上。使用1个滑块时,两端面都加工。使用2个以上滑块时,在所有滑块的两个端面装上刮板。
| <
|
> |
>>
