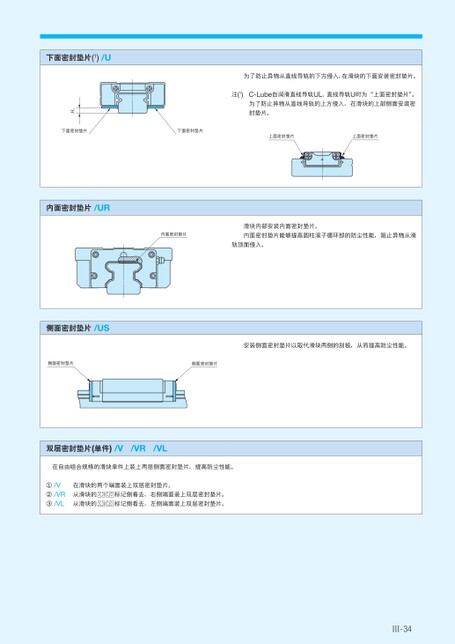

Ⅲ-34为了防止异物从直线导轨的下方侵入,在滑块的下面安装密封垫片。注(1)C-Lube自润滑直线导轨UL、直线导轨U时为“上面密封垫片”。为了防止异物从直线导轨的上方侵入,在滑块的上部侧面安装密封垫片。H1下面密封垫片(1)/U下面密封垫片下面密封垫片上面密封垫片上面密封垫片内面密封垫片/UR侧面密封垫片/US侧面密封垫片内面密封垫片内面密封垫片能够提高圆柱滚子循环部的防尘性能,阻止异物从滑滑块内部安装内面密封垫片。轨顶面侵入。安装侧面密封垫片以取代滑块两侧的刮板,从而提高防尘性能。侧面密封垫片双层密封垫片(单件)/V/VR/VL在自由组合规格的滑块单件上装上两层侧面密封垫片,提高防尘性能。①/V②/VR③/VL在滑块的两个端面装上双层密封垫片。从滑块的从滑块的标记侧看去,右侧端面装上双层密封垫片。标记侧看去,左侧端面装上双层密封垫片。
