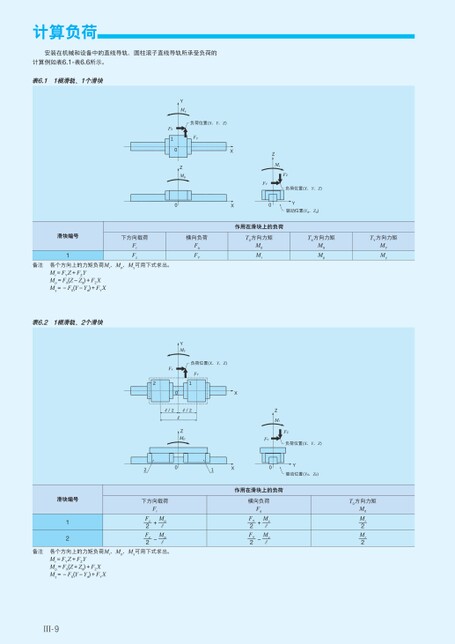

计算负荷安装在机械和设备中的直线导轨、圆柱滚子直线导轨所承受负荷的计算例如表6.1-表6.6所示。表6.11根滑轨、1个滑块负荷位置(X、Y、Z)FYYMyZMpFX100XXZMrFZFY负荷位置(X、Y、Z)0Y驱动位置(Yd、Zd)作用在滑块上的负荷T0方向力矩M0MrTX方向力矩MXMpTY方向力矩MYMy滑块编号1下方向载荷横向负荷FrFzFaFY备注各个方向上的力矩负荷Mr、Mp、My可用下式求出。Mr=FYZ+FZYMp=FX(Z-Zd)+FZXMy=-FX(Y-Yd)+FYX表6.21根滑轨、2个滑块YMy负荷位置(X、Y、Z)Fx02FY1XR/2/2RRZMp201XZMrFZFY负荷位置(X、Y、Z)0Y驱动位置(Yd、Zd)作用在滑块上的负荷横向负荷Fa+-FY—2FY—2My—rMy—rT0方向力矩M0Mr—2Mr—2滑块编号12下方向载荷Fr+-Mp—rMp—rFz—2Fz—2备注各个方向上的力矩负荷Mr、Mp、My可用下式求出。Mr=FYZ+FZYMp=FX(Z+Zd)+FZXMy=-FX(Y-Yd)+FYXⅢ-9
| <
|
> |
>>
