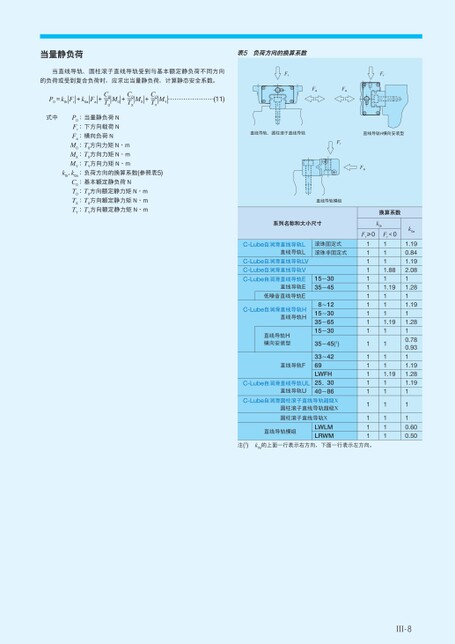

当量静负荷当直线导轨、圆柱滚子直线导轨受到与基本额定静负荷不同方向的负荷或受到复合负荷时,应求出当量静负荷,计算静态安全系数。P0=k0rFr+k0aFa+C0—T0M0+C0—TXMX+C0—TYMY(11)表5负荷方向的换算系数FrFrFaFa式中P0:当量静负荷NFr:下方向载荷NFa:横向负荷NM0:T0方向力矩N·mMX:TX方向力矩N·mMY:TY方向力矩N·mk0r、k0a:负荷方向的换算系数(参照表5)C0:基本额定静负荷NT0:T0方向额定静力矩N·mTX:TX方向额定静力矩N·mTY:TY方向额定静力矩N·m直线导轨、圆柱滚子直线导轨直线导轨H横向安装型FrFa直线导轨模组换算系数系列名称和大小尺寸k0rFr≥0C-Lube自润滑直线导轨L直线导轨LC-Lube自润滑直线导轨LVC-Lube自润滑直线导轨VC-Lube自润滑直线导轨E直线导轨E低噪音直线导轨EC-Lube自润滑直线导轨H直线导轨H直线导轨H横向安装型直线导轨FC-Lube自润滑直线导轨UL直线导轨U滚珠固定式滚珠非固定式15～3035～458～1215～3035～6515～3035～45(1)33～4269LWFH25、3040～86C-Lube自润滑圆柱滚子直线导轨超级X圆柱滚子直线导轨超级X圆柱滚子直线导轨X直线导轨模组LWLMLRWM111111111111111111111注(1)k0a的上面一行表示右方向,下面一行表示左方向。Fr<01111.8811.191111.1911111.19111111k0a1.190.841.192.0811.2811.1911.2810.780.9311.191.281.191110.600.50Ⅲ-8
| <
|
> |
>>
