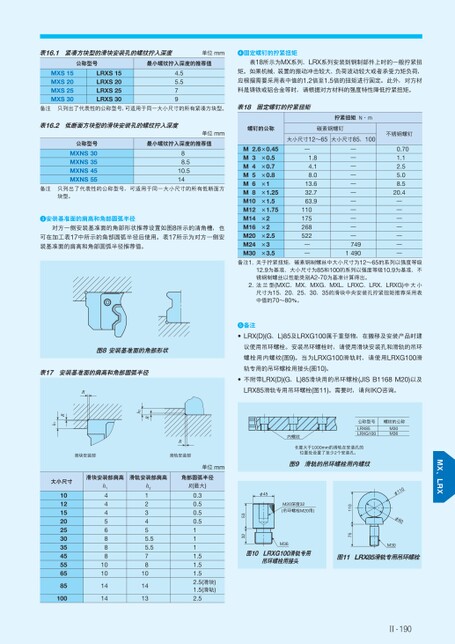

表16.1紧凑方块型的滑块安装孔的螺纹拧入深度单位mm固定螺钉的拧紧扭矩公称型号最小螺纹拧入深度的推荐值MXS15MXS20MXS25MXS30LRXS15LRXS20LRXS25LRXS304.55.579表18所示为MX系列、LRX系列安装到钢制部件上时的一般拧紧扭矩。如果机械、装置的振动冲击较大、负荷波动较大或者承受力矩负荷,应根据需要采用表中值的1.2倍至1.5倍的扭矩进行固定。此外,对方材料是铸铁或铝合金等时,请根据对方材料的强度特性降低拧紧扭矩。备注只列出了代表性的公称型号,可适用于同一大小尺寸的所有紧凑方块型。表18固定螺钉的拧紧扭矩表16.2低断面方块型的滑块安装孔的螺纹拧入深度公称型号MXNS30MXNS35MXNS45MXNS55单位mm最小螺纹拧入深度的推荐值88.510.514备注只列出了代表性的公称型号,可适用于同一大小尺寸的所有低断面方块型。安装基准面的肩高和角部圆弧半径对方一侧安装基准面的角部形状推荐设置如图8所示的清角槽,也可在加工表17中所示的角部圆弧半径后使用。表17所示为对方一侧安装基准面的肩高和角部圆弧半径推荐值。图8安装基准面的角部形状表17安装基准面的肩高和角部圆弧半径拧紧扭矩N·m螺钉的公称碳素钢螺钉大小尺寸12～65大小尺寸85、100不锈钢螺钉2.6×0.45M3M4M5M6MM8M10M12M14M16M20M24M30×0.5×0.7×0.8×1×1.25×1.5×1.75×2×2×2.5×3×3.5—1.84.18.013.632.763.9110175268522—————————————74914900.701.12.55.08.520.4———————备注1.关于拧紧扭矩,碳素钢制螺丝中大小尺寸为12～65的系列以强度等级12.9为基准、大小尺寸为85和100的系列以强度等级10.9为基准、不锈钢制螺丝以性能类别A2-70为基准计算得出。2.法兰型(MXC、MX、MXG、MXL、LRXC、LRX、LRXG)中大小尺寸为15、20、25、30、35的滑块中央安装孔拧紧扭矩推荐采用表中值的70～80%。备注•LRX(D)(G、L)85及LRXG100属于重型物,在搬移及安装产品时建议使用吊环螺栓。安装吊环螺栓时,请使用滑块安装孔和滑轨的吊环螺栓用内螺纹(图9)。当为LRXG100滑轨时,请使用LRXG100滑轨专用的吊环螺栓用接头(图10)。•不附带LRX(D)(G、L)85滑块用的吊环螺栓(JISB1168M20)以及LRX85滑轨专用吊环螺栓(图11)。需要时,请向IKO咨询。内螺纹公称型号螺纹的公称LRX85LRXG100M30M36长度大于1000mm的滑轨在安装孔的位置处设置了至少2个安装孔。图9滑轨的吊环螺栓用内螺纹R滑轨安装部单位mmRh2011φφ6011075φ45M20深度32(吊环螺栓M20用)5332M36图10LRXG100滑轨专用吊环螺栓用接头M30图11LRX85滑轨专用吊环螺栓Ⅱ-190大小尺寸1012152025303545556585100滑块安装部肩高滑轨安装部肩高角部圆弧半径h14445688810101414h2123455.55.578101413R(最大)0.30.50.50.51111.51.51.52.5(滑块)1.5(滑轨)2.5滑块安装部RRh1
| <
|
> |
>>
