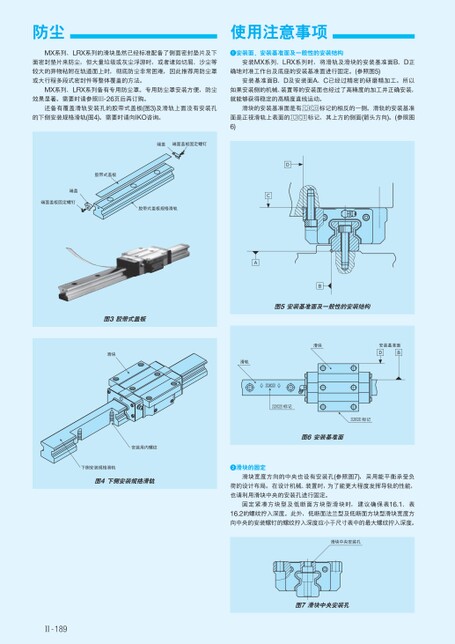

防尘使用注意事项MX系列、LRX系列的滑块虽然已经标准配备了侧面密封垫片及下面密封垫片来防尘,但大量垃圾或灰尘浮游时,或者诸如切屑、沙尘等安装面、安装基准面及一般性的安装结构安装MX系列、LRX系列时,将滑轨及滑块的安装基准面B、D正较大的异物粘附在轨道面上时,彻底防尘非常困难,因此推荐用防尘罩确地对准工作台及底座的安装基准面进行固定。(参照图5)或大行程多段式密封件等整体覆盖的方法。安装基准面B、D及安装面A、C已经过精密的研磨精加工。所以MX系列、LRX系列备有专用防尘罩。专用防尘罩安装方便,防尘如果安装侧的机械、装置等的安装面也经过了高精度的加工并正确安装,效果显著。需要时请参照Ⅲ-26页后再订购。就能够获得稳定的高精度直线运动。还备有覆盖滑轨安装孔的胶带式盖板(图3)及滑轨上面没有安装孔滑块的安装基准面是有的下侧安装规格滑轨(图4)。需要时请向IKO咨询。面是正视滑轨上表面的6)标记的相反的一侧。滑轨的安装基准标记,其上方的侧面(箭头方向)。(参照图端盖端面盖板固定螺钉胶带式盖板端盖端面盖板固定螺钉胶带式盖板规格滑轨DC图3胶带式盖板滑块安装用内螺纹下侧安装规格滑轨图4下侧安装规格滑轨A滑轨B图5安装基准面及一般性的安装结构滑块安装基准面DB标记标记图6安装基准面滑块的固定滑块宽度方向的中央也设有安装孔(参照图7),采用能平衡承受负荷的设计布局。在设计机械、装置时,为了能更大程度发挥导轨的性能,也请利用滑块中央的安装孔进行固定。固定紧凑方块型及低断面方块型滑块时,建议确保表16.1、表16.2的螺纹拧入深度。此外,低断面法兰型及低断面方块型滑块宽度方向中央的安装螺钉的螺纹拧入深度应小于尺寸表中的最大螺纹拧入深度。滑块中央安装孔Ⅱ-189图7滑块中央安装孔
| <
|
> |
>>
