>> P.148

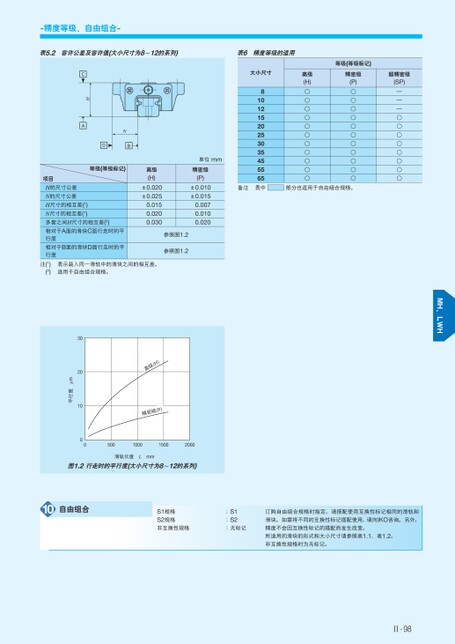

大小尺寸高级(H)精密级(P)超精密级(SP)等级(等级标记)810121520253035455565○○○○○○○○○○○○○○○○○○○○○○———○○○○○○○○备注表中部分也适用于自由组合规格。HCANBD单位mm精密级(P)±0.010±0.0150.0070.0100.020等级(等级标记)项目H的尺寸公差N的尺寸公差H尺寸的相互差(1)N尺寸的相互差(1)多套之间H尺寸的相互差(2)相对于A面的滑块C面行走时的平行度相对于B面的滑块D面行走时的平行度高级(H)±0.020±0.0250.0150.0200.030注(1)(2)表示装入同一滑轨中的滑块之间的相互差。适用于自由组合规格。参照图1.2参照图1.2)H(级高精密级()P50010001500200030201000平行度µm滑轨长度Lmm图1.2行走时的平行度(大小尺寸为8～12的系列)-精度等级、自由组合-表5.2容许公差及容许值(大小尺寸为8～12的系列)表6精度等级的适用10自由组合S1规格S2规格非互换性规格:S1:S2:无标记订购自由组合规格时指定。请搭配使用互换性标记相同的滑轨和滑块。如需将不同的互换性标记搭配使用,请向IKO咨询。另外,精度不会因互换性标记的搭配而发生改变。所适用的滑块的形式和大小尺寸请参照表1.1、表1.2。非互换性规格时为无标记。Ⅱ-98
| <
|
> |
>>
