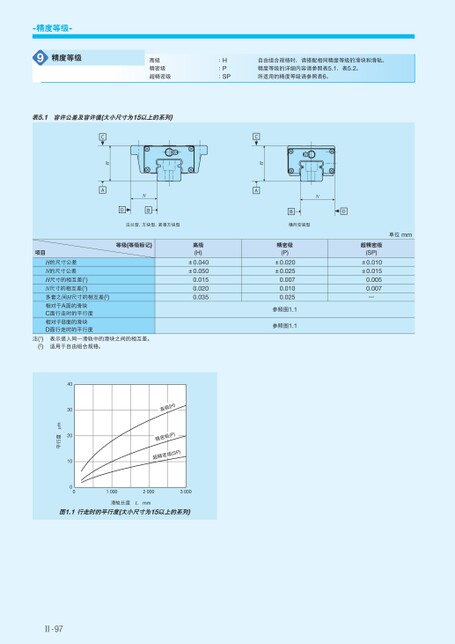

-精度等级-9精度等级高级精密级超精密级:H:P:SP自由组合规格时,请搭配相同精度等级的滑块和滑轨。精度等级的详细内容请参照表5.1、表5.2。所适用的精度等级请参照表6。表5.1容许公差及容许值(大小尺寸为15以上的系列)CAHNBDCAHNBD法兰型、方块型、紧凑方块型横向安装型项目等级(等级标记)H的尺寸公差N的尺寸公差H尺寸的相互差(1)N尺寸的相互差(1)多套之间H尺寸的相互差(2)相对于A面的滑块C面行走时的平行度相对于B面的滑块D面行走时的平行度注(1)(2)表示装入同一滑轨中的滑块之间的相互差。适用于自由组合规格。高级(H)±0.040±0.0500.0150.0200.035精密级(P)±0.020±0.0250.0070.0100.025参照图1.1参照图1.1单位mm超精密级(SP)±0.010±0.0150.0050.007—)H级(高)P精密级(超精密级(P)S1000200030004030201000平行度µm图1.1行走时的平行度(大小尺寸为15以上的系列)滑轨长度LmmⅡ-97
| <
|
> |
>>
