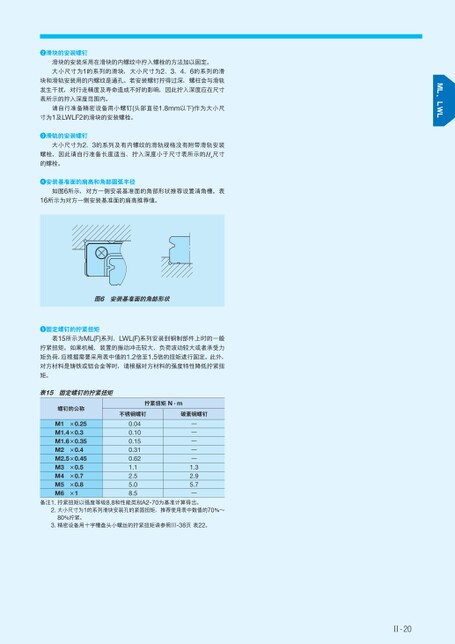

滑块的安装螺钉滑块的安装采用在滑块的内螺纹中拧入螺栓的方法加以固定。大小尺寸为1的系列的滑块,大小尺寸为2、3、4、6的系列的滑块和滑轨安装用的内螺纹是通孔。若安装螺钉拧得过深,螺柱会与滑轨发生干扰,对行走精度及寿命造成不好的影响,因此拧入深度应在尺寸表所示的拧入深度范围内。请自行准备精密设备用小螺钉(头部直径1.8mm以下)作为大小尺寸为1及LWLF2的滑块的安装螺栓。滑轨的安装螺钉大小尺寸为2、3的系列及有内螺纹的滑轨规格没有附带滑轨安装螺栓,因此请自行准备长度适当、拧入深度小于尺寸表所示的H4尺寸的螺栓。安装基准面的肩高和角部圆弧半径如图6所示,对方一侧安装基准面的角部形状推荐设置清角槽。表16所示为对方一侧安装基准面的肩高推荐值。图6安装基准面的角部形状固定螺钉的拧紧扭矩表15所示为ML(F)系列、LWL(F)系列安装到钢制部件上时的一般拧紧扭矩。如果机械、装置的振动冲击较大、负荷波动较大或者承受力矩负荷,应根据需要采用表中值的1.2倍至1.5倍的扭矩进行固定。此外,对方材料是铸铁或铝合金等时,请根据对方材料的强度特性降低拧紧扭矩。表15固定螺钉的拧紧扭矩螺钉的公称M1×0.25M1.4×0.3M1.6×0.35M2×0.4M2.5×0.45M3×0.5M4×0.7M5×0.8M6×1拧紧扭矩N·m不锈钢螺钉碳素钢螺钉0.040.100.150.310.621.12.55.08.5—————1.32.95.7—备注1.拧紧扭矩以强度等级8.8和性能类别A2-70为基准计算得出。2.大小尺寸为1的系列滑块安装孔的紧固扭矩,推荐使用表中数值的70%～80%拧紧。3.精密设备用十字槽盘头小螺丝的拧紧扭矩请参照Ⅲ-38页表22。Ⅱ-20
| <
|
> |
>>
