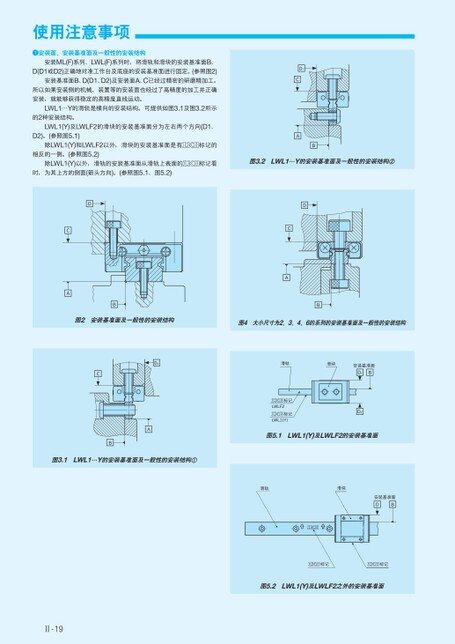

使用注意事项安装面、安装基准面及一般性的安装结构安装ML(F)系列、LWL(F)系列时,将滑轨和滑块的安装基准面B、D(D1或D2)正确地对准工作台及底座的安装基准面进行固定。(参照图2)安装基准面B、D(D1、D2)及安装面A、C已经过精密的研磨精加工。所以如果安装侧的机械、装置等的安装面也经过了高精度的加工并正确安装,就能够获得稳定的高精度直线运动。LWL1…Y的滑轨是横向的安装结构。可提供如图3.1及图3.2所示的2种安装结构。LWL1(Y)及LWLF2的滑块的安装基准面分为左右两个方向(D1、D2)。(参照图5.1)除LWL1(Y)和LWLF2以外,滑块的安装基准面是有标记的相反的一侧。(参照图5.2)除LWL1(Y)以外,滑轨的安装基准面从滑轨上表面的标记看时,为其上方的侧面(箭头方向)。(参照图5.1、图5.2)D1CAB图3.2LWL1…Y的安装基准面及一般性的安装结构②DCADCABB图2安装基准面及一般性的安装结构图4大小尺寸为2、3、4、6的系列的安装基准面及一般性的安装结构D2滑轨滑块C标记LWLF2标记LWL1(Y)安装基准面D1BD2AB图5.1LWL1(Y)及LWLF2的安装基准面图3.1LWL1…Y的安装基准面及一般性的安装结构①滑轨滑块安装基准面DB标记标记图5.2LWL1(Y)及LWLF2之外的安装基准面Ⅱ-19
| <
|
> |
>>
