>> P.508

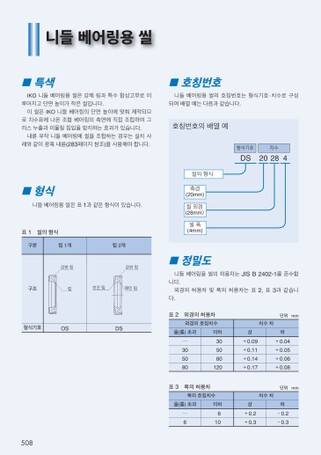

■특색■호칭번호IKO니들베어링용씰은강제링과특수합성고무로이니들베어링용씰의호칭번호는형식기호•치수로구성루어지고단면높이가작은씰입니다.되며배열예는다음과같습니다.이씰은IKO니들베어링의단면높이에맞춰제작되므로치수표에나온조합베어링의측면에직접조립하여그리스누출과이물질침입을방지하는효과가있습니다.내륜부착니들베어링에씰을조합하는경우는설치사례와같이광폭내륜(283페이지참조)을사용해야합니다.호칭번호의배열예형식기호치수DS20284■형식니들베어링용씰은표1과같은형식이있습니다.표1씰의형식구분립1개립2개씰의형식축경(20mm)씰외경(28mm)씰폭(4mm)강판링강판링■정밀도구조립보조립메인립외경의허용차및폭의허용차는표2,표3과같습니니들베어링용씰의허용차는JISB2402-1를준수합니다.표2외경의허용차단위mm외경의호칭치수치수차상+0.09+0.11+0.14+0.17하+0.04+0.05+0.06+0.08이하305080120을(를)초과0─35080표3폭의허용차단위mm폭의호칭치수치수차상+0.2+0.3하-0.2-0.3이하610을(를)초과─6다.형식기호OSDS508
| <
|
> |
>>
