>> P.509

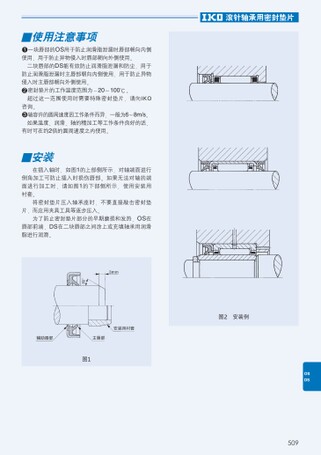

■安装在插入轴时,如图1的上部侧所示,对轴端面进行倒角加工可防止插入时损伤唇部。如果无法对轴的端面进行加工时,请如图1的下部侧所示,使用安装用衬套。将密封垫片压入轴承座时,不要直接敲击密封垫片,而应用夹具工具等逐步压入。为了防止密封垫片部分的早期磨损和发热,OS在唇部前端,DS在二块唇部之间涂上或充填轴承用润滑脂进行润滑。■使用注意事项图11一块唇部的OS用于防止润滑脂泄漏时唇部朝向内侧使用,用于防止异物侵入时唇部朝向外侧使用。二块唇部的DS能有效防止润滑脂泄漏和防尘,用于防止润滑脂泄漏时主唇部朝向内侧使用,用于防止异物侵入时主唇部朝向外侧使用。2封垫片的工作温度范围为-20～100℃。超过这一范围使用时需要特殊密封垫片,请向IKO咨询。3轴容许的圆周速度因工作条件而异,一般为6～8m/s。如果温度、润滑、轴的精加工等工作条件良好的话,有时可在约2倍的圆周速度之内使用。图2安装例辅助唇部主唇部安装用衬套509
| <
|
> |
>>
