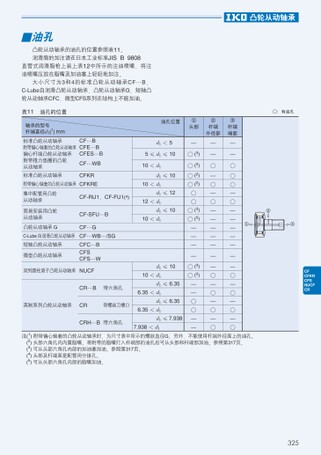

■油孔凸轮从动轴承的油孔的位置参照表11。润滑脂的加注请在日本工业标准JISB9808直管式润滑脂枪上装上表12中所示的注油喷嘴,将注油喷嘴压放在脂嘴及加油塞上轻轻地加注。大小尺寸为3和4的标准凸轮从动轴承CF…B、C-Lube自润滑凸轮从动轴承、凸轮从动轴承G、短轴凸轮从动轴承CFC、微型CFS系列在结构上不能加油。表11油孔的位置○:有油孔注(1)附带偏心轴套的凸轮从动轴承时,为尺寸表中所示的螺丝直径G。另外,不能使用杆端外径面上的油孔。(2)头部六角孔内内置脂嘴。将附带的脂嘴打入杆端部的油孔后可从头部和杆端部加油。参照第317页。(3)可从头部六角孔内部的加油塞加油。参照第317页。(4)头部及杆端面是配管用分接孔。(5)可从头部六角孔内部的脂嘴加油。油孔位置轴承的型号杆端直径d1(1)mm①头部②杆端外径部③杆端端面③②①标准凸轮从动轴承附带偏心轴套的凸轮从动轴承偏心杆端凸轮从动轴承附带推力垫圈的凸轮从动轴承CF…BCFE…BCFES…BCF…WBd1<5───5≤d1≤10○(3)──10<d1○(2)○○标准凸轮从动轴承CFKRd1≤10○(2)─○附带偏心轴套的凸轮从动轴承CFKRE10<d1○(2)○○集中配管用凸轮从动轴承CF-RU1、CF-FU1(4)d1≤12○──12<d1○○○简易安装用凸轮从动轴承CF-SFU…Bd1≤10○(3)──10<d1○(5)──凸轮从动轴承GCF…G───C-Lube自润滑凸轮从动轴承CF…WB…/SG───短轴凸轮从动轴承CFC…B───微型凸轮从动轴承CFSCFS…W───双列圆柱滚子凸轮从动轴承NUCFd1≤10○(3)──10<d1○(2)○○英制系列凸轮从动轴承CR…B带六角孔d1≤6.35───6.35<d1─○○CR带螺丝刀槽口d1≤6.35○──6.35<d1○○○CRH…B带六角孔d1≤7.938───7.938<d1─○○325
| <
|
> |
>>
