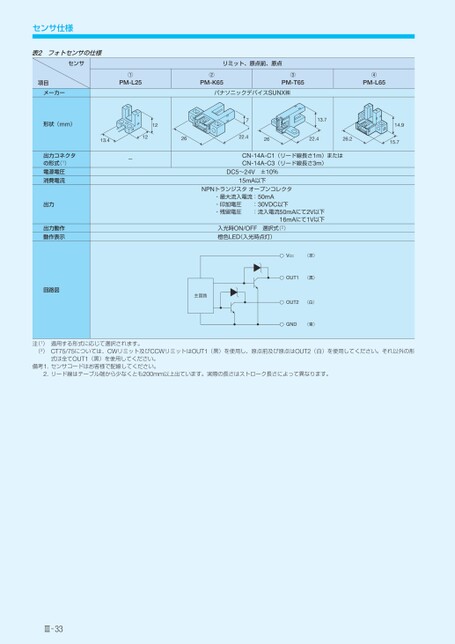

センサ仕様表2フォトセンサの仕様センサ項目メーカー①PM-L25リミット、原点前、原点②PM-K65③PM-T65パナソニックデバイスSUNX㈱④PM-L65形状(mm)出力コネクタの形式(1)電源電圧消費電流出力出力動作動作表示回路図121213.4-722.42613.72622.426.214.915.7CN-14A-C1(リード線長さ1m)またはCN-14A-C3(リード線長さ3m)DC5～24V±10%15mA以下NPNトランジスタオープンコレクタ・最大流入電流:50mA・印加電圧:30VDC以下・残留電圧:流入電流50mAにて2V以下16mAにて1V以下入光時ON/OFF選択式(2)橙色LED(入光時点灯)主回路VCC(茶)OUT1(黒)OUT2(白)GND(青)注(1)(2)適用する形式に応じて選択されます。CT75/75については、CWリミット及びCCWリミットはOUT1(黒)を使用し、原点前及び原点はOUT2(白)を使用してください。それ以外の形式は全てOUT1(黒)を使用してください。備考1.センサコードはお客様で配線してください。2.リード線はテーブル端から少なくとも200mm以上出ています。実際の長さはストローク長さによって異なります。Ⅲ33
| <
|
> |
>>
