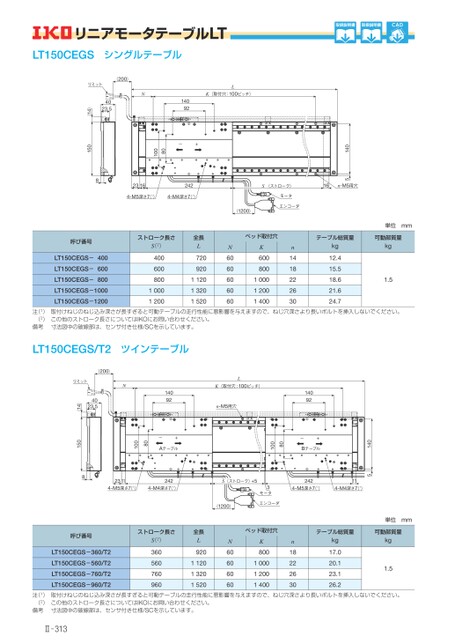

CAD取扱説明書 リニアモータテーブルLT  取扱説明書LT150CEGSシングルテーブル(200)リミットNLK(取付穴:100ピッチ)140516n-M5用穴23162424-M5深さ7(1)4-M4深さ7(1)S(ストローク)モータエンコーダ(1200)-+801004023.514092(14)1508呼び番号LT150CEGS-400LT150CEGS-600LT150CEGS-800LT150CEGS-1000LT150CEGS-1200ストローク長さ(2)S40060080010001200全長L720920112013201520ベッド取付穴テーブル総質量可動部質量単位mmN6060606060K600800100012001400n1418222630kg12.415.518.621.624.7kg1.5注(1)取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。(2)この他のストローク長さについてはIKOにお問い合わせください。備考寸法図中の破線部は、センサ付き仕様/SCを示しています。LT150CEGS/T2ツインテーブル140514092LK(取付穴:100ピッチ)n-M5用穴14092-+Bテーブル80100-+Aテーブル8010023112424-M5深さ7(1)4-M4深さ7(1)S(ストローク)+5(1200)242114-M5深さ7(1)4-M4深さ7(1)3モータエンコーダ(200)リミットN4023.5(14)1508呼び番号LT150CEGS-360/T2LT150CEGS-560/T2LT150CEGS-760/T2LT150CEGS-960/T2ストローク長さ(2)S360560760960全長L920112013201520ベッド取付穴テーブル総質量可動部質量単位mmN60606060K800100012001400n18222630kg17.020.123.126.2kg1.5注(1)取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。(2)この他のストローク長さについてはIKOにお問い合わせください。備考寸法図中の破線部は、センサ付き仕様/SCを示しています。Ⅱ313


<< | < | > | >>
