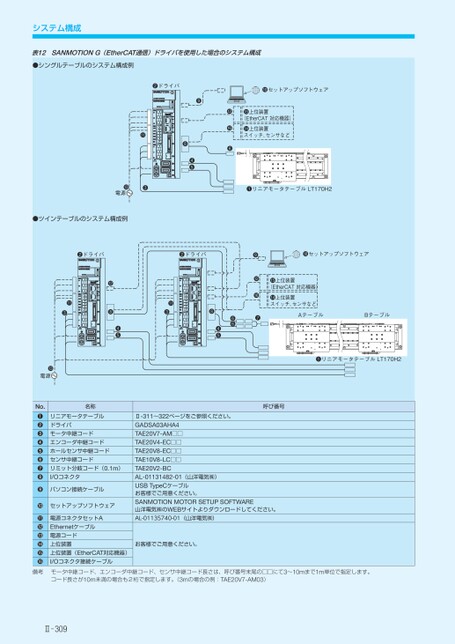

❷ドライバ❾セットアップソフトウェア上位装置(EtherCAT対応機器)上位装置スイッチ、センサなど❻❶リニアモータテーブルLT170H2❹❺❽❸電源●システム構成表12SANMOTIONG(EtherCAT通信)ドライバを使用した場合のシステム構成●シングルテーブルのシステム構成例❾❼セットアップソフトウェア上位装置(EtherCAT対応機器)上位装置スイッチ、センサなどAテーブルBテーブル❻❻❺❹❽❸❺❹❽❸❷ドライバ❷ドライバ●ツインテーブルのシステム構成例❶リニアモータテーブルLT170H2呼び番号名称リニアモータテーブルドライバモータ中継コードエンコーダ中継コードホールセンサ中継コードセンサ中継コードリミット分岐コード(0.1m)I/Oコネクタパソコン接続ケーブルセットアップソフトウェアⅡ-311～322ページをご参照ください。GADSA03AHA4TAE20V7-AM□□TAE20V4-EC□□TAE20V8-EC□□TAE10V8-LC□□TAE20V2-BCAL-01131482-01(山洋電気㈱)USBTypeCケーブルお客様でご用意ください。SANMOTIONMOTORSETUPSOFTWARE山洋電気㈱のWEBサイトよりダウンロードしてください。AL-01135740-01(山洋電気㈱)電源コネクタセットAEthernetケーブル電源コード上位装置上位装置(EtherCAT対応機器)I/Oコネクタ接続ケーブルモータ中継コード、エンコーダ中継コード、センサ中継コード長さは、呼び番号末尾の□□にて3〜10mまで1m単位で指定します。コード長さが10m未満の場合も2桁で指定します。(3mの場合の例:TAE20V7-AM03)お客様でご用意ください。電源●No.●●●●●●●●●●●●●●●●備考Ⅱ309
| <
|
> |
>>
