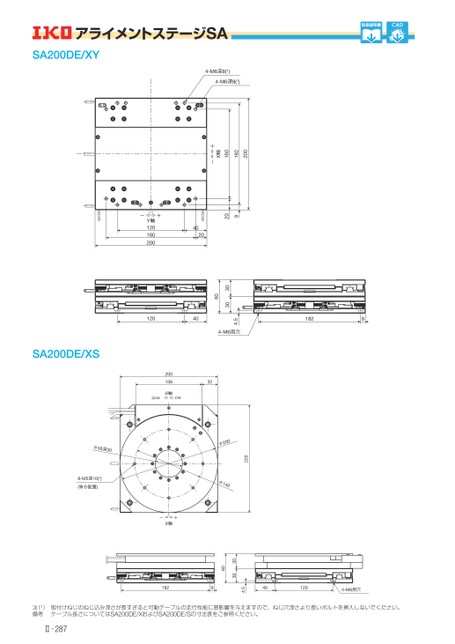

CAD取扱説明書1829 アライメントステージSA  SA200DE/XY4-M6深8(1)4-M6深8(1)200182160X軸+-9204020-+Y軸1201602004.54-M6用穴30306012040200136θ軸cwccw32SA200DE/XS4-M6用穴120404.51829注(1)備考取付けねじのねじ込み深さが長すぎると可動テーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。ケーブル長さについてはSA200DE/XおよびSA200DE/Sの寸法表をご参照ください。Ⅱ287220002∅∅140303060∅56深308-M5深10(1)(等分配置)-+X軸


<< | < | > | >>
