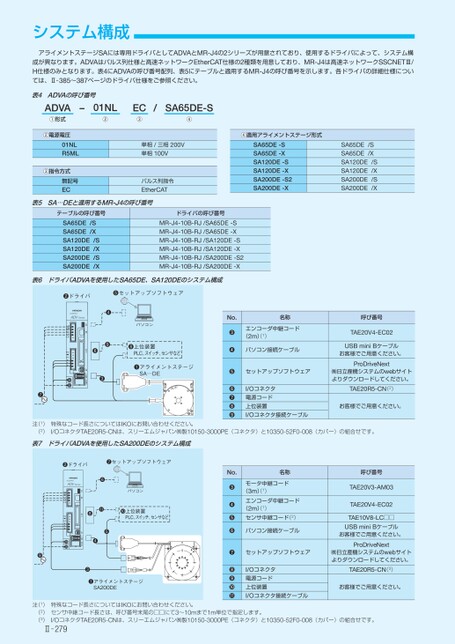

システム構成アライメントステージSAには専用ドライバとしてADVAとMR-J4の2シリーズが用意されており、使用するドライバによって、システム構成が異なります。ADVAはパルス列仕様と高速ネットワークEtherCAT仕様の2種類を用意しており、MR-J4は高速ネットワークSSCNETⅢ/H仕様のみとなります。表4にADVAの呼び番号配列、表5にテーブルと適用するMR-J4の呼び番号を示します。各ドライバの詳細仕様については、Ⅱ-385～387ページのドライバ仕様をご参照ください。表4ADVAの呼び番号ADVA–01NL●形式●EC●/SA65DE-S●●電源電圧01NLR5ML●指令方式無記号EC単相/三相200V単相100Vパルス列指令EtherCAT●適用アライメントステージ形式SA65DE-SSA65DE-XSA120DE-SSA120DE-XSA200DE-S2SA200DE-X/S/XSA65DESA65DESA120DESA120DESA200DESA200DE/S/X/S/X表5SA…DEと適用するMR-J4の呼び番号テーブルの呼び番号/S/XSA65DESA65DESA120DESA120DESA200DESA200DE/S/X/S/Xドライバの呼び番号MR-J4-10B-RJ/SA65DE-SMR-J4-10B-RJ/SA65DE-XMR-J4-10B-RJ/SA120DE-SMR-J4-10B-RJ/SA120DE-XMR-J4-10B-RJ/SA200DE-S2MR-J4-10B-RJ/SA200DE-X表6ドライバADVAを使用したSA65DE、SA120DEのシステム構成●ドライバ●セットアップソフトウェアACSERVOADVSeries❹パソコン❾●❻●❽上位装置PLC、スイッチ、センサなど❶アライメントステージSA…DE❼●No.名称●●●●●●●エンコーダ中継コード(2m)1)パソコン接続ケーブルセットアップソフトウェアI/Oコネクタ電源コード上位装置I/Oコネクタ接続ケーブル呼び番号TAE20V4-EC02USBminiBケーブルお客様でご用意ください。ProDriveNext㈱日立産機システムのwebサイトよりダウンロードしてください。TAE20R5-CN(2)お客様でご用意ください。注(1)(2)特殊なコード長さについてはIKOにお問い合わせください。I/OコネクタTAE20R5-CNは、スリーエムジャパン㈱製10150-3000PE(コネクタ)と10350-52F0-008(カバー)の組合せです。表7ドライバADVAを使用したSA200DEのシステム構成●ドライバ●セットアップソフトウェアACSERVOADVSeris❻パソコン上位装置●PLC、スイッチ、センサなど●●●●●●●●アライメントステージSA200DENo.名称●●●●●●●●●モータ中継コード(3m)1)エンコーダ中継コード(2m)1)センサ中継コード(2)パソコン接続ケーブルセットアップソフトウェアI/Oコネクタ電源コード上位装置I/Oコネクタ接続ケーブル呼び番号TAE20V3-AM03TAE20V4-EC02TAE10V8-LC□□USBminiBケーブルお客様でご用意ください。ProDriveNext㈱日立産機システムのwebサイトよりダウンロードしてください。TAE20R5-CN(3)お客様でご用意ください。注(1)(2)(3)特殊なコード長さについてはIKOにお問い合わせください。センサ中継コード長さは、呼び番号末尾の□□にて3〜10mまで1m単位で指定します。I/OコネクタTAE20R5-CNは、スリーエムジャパン㈱製10150-3000PE(コネクタ)と10350-52F0-008(カバー)の組合せです。Ⅱ279
| <
|
> |
>>
