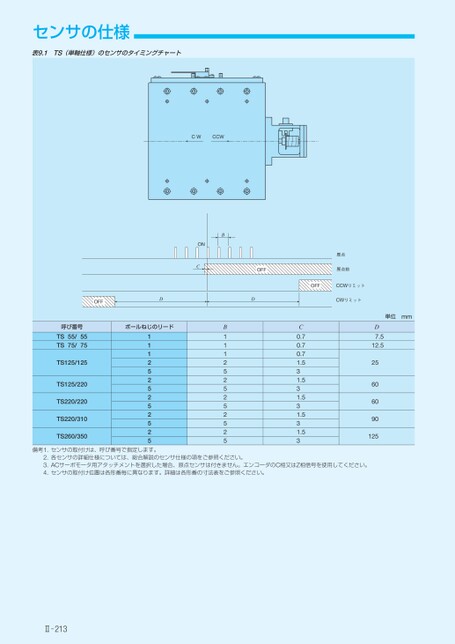

センサの仕様表9.1TS(単軸仕様)のセンサのタイミングチャートCWCCWONCBB1112525252525OFFDボールねじのリード1112525252525呼び番号TS55/55TS75/75TS125/125TS125/220TS220/220TS220/310TS260/350OFFD原点原点前OFFCCWリミットCWリミットC0.70.70.71.531.531.531.531.53単位mmD7.512.525606090125備考1.センサの取付けは、呼び番号で指定します。2.各センサの詳細仕様については、総合解説のセンサ仕様の項をご参照ください。3.ACサーボモータ用アタッチメントを選択した場合、原点センサは付きません。エンコーダのC相又はZ相信号を使用してください。4.センサの取付け位置は各形番毎に異なります。詳細は各形番の寸法表をご参照ください。Ⅱ213


<< | < | > | >>
