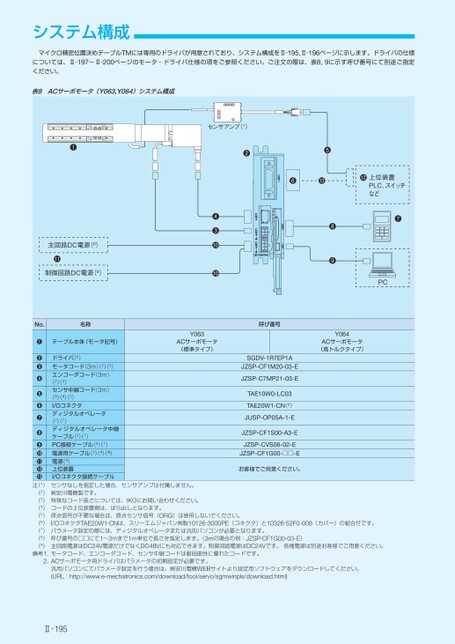

システム構成マイクロ精密位置決めテーブルTMには専用のドライバが用意されており、システム構成をⅡ-195,Ⅱ-196ページに示します。ドライバの仕様については、Ⅱ-197～Ⅱ-200ページのモータ・ドライバ仕様の項をご参照ください。ご注文の際は、表8,9に示す呼び番号にて別途ご指定ください。表8ACサーボモータ(Y063,Y064)システム構成●上位装置PLC、スイッチなど●PCセンサアンプ(1)●●●●●●●●●●●主回路DC電源(8)●制御回路DC電源(8)No.名称呼び番号テーブル本体(モータ記号)Y063ACサーボモータ(標準タイプ)Y064ACサーボモータ(高トルクタイプ)JZSP-CF1S00-A3-EJZSP-CVS06-02-EJZSP-CF1G00-□□-Eディジタルオペレータ中継ケーブル(2)7)PC接続ケーブル(2)7)電源用ケーブル(2)4)8)電源(9)上位装置I/Oコネクタ接続ケーブルセンサなしを指定した場合、センサアンプは付属しません。㈱安川電機製です。特殊なコード長さについては、IKOにお問い合わせください。コードの上位装置側は、ばら出しとなります。原点信号が不要な場合は、原点センサ信号(ORG)は使用しないでください。I/OコネクタTAE20W1CNは、スリーエムジャパン㈱製101263000PE(コネクタ)と1032652F0-008(カバー)の組合せです。パラメータ設定の際には、ディジタルオペレータまたは汎用パソコンが必要となります。呼び番号の□□にて1〜3mまで1m単位で長さを指定します。(3mの場合の例:JZSPCF1G00-03-E)主回路電源はDC24V電源だけでなくDC48Vにも対応できます。制御回路電源はDC24Vです。各種電源は別途お客様でご用意ください。注(1)(2)(3)(4)(5)(6)(7)(8)(9)備考1.モータコード、エンコーダコード、センサ中継コードは耐屈曲性に優れたコードです。2.ACサーボモータ用ドライバはパラメータの初期設定が必要です。汎用パソコンにてパラメータ設定を行う場合は、㈱安川電機WEBサイトより設定用ソフトウェアをダウンロードしてください。(URL:http://www.e-mechatronics.com/download/tool/servo/sgmwinpls/download.html)お客様でご用意ください。ドライバ(2)モータコード(3m)2)3)エンコーダコード(3m)(2)3)(3)4)5)センサ中継コード(3m)I/Oコネクタディジタルオペレータ(2)7)SGDV-1R7EP1AJZSP-CF1M20-03-EJZSP-C7MP21-03-ETAE10W0-LC03TAE20W1-CN(6)JUSP-OP05A-1-E●●●●●●●●●●●●●Ⅱ195
| <
|
> |
>>
