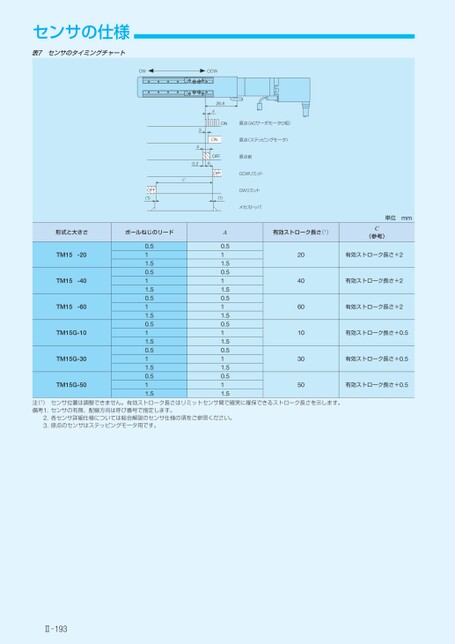

センサの仕様表7センサのタイミングチャートCWCCW340.2626.8AON原点(ACサーボモータC相)ON原点(ステッピングモータ)OFFOFF(1)原点前CCWリミットCWリミットメカストッパCOFF(1)形式と大きさボールねじのリードTM15-20TM15-40TM15-60TM15G-10TM15G-30TM15G-500.511.50.511.50.511.50.511.50.511.50.511.5有効ストローク長さ(1)204060103050単位mmC(参考)有効ストローク長さ+2有効ストローク長さ+2有効ストローク長さ+2有効ストローク長さ+0.5有効ストローク長さ+0.5有効ストローク長さ+0.5A0.511.50.511.50.511.50.511.50.511.50.511.5センサ位置は調整できません。有効ストローク長さはリミットセンサ間で確実に確保できるストローク長さを示します。注(1)備考1.センサの有無、配線方向は呼び番号で指定します。2.各センサ詳細仕様については総合解説のセンサ仕様の項をご参照ください。3.原点のセンサはステッピングモータ用です。Ⅱ193


<< | < | > | >>
