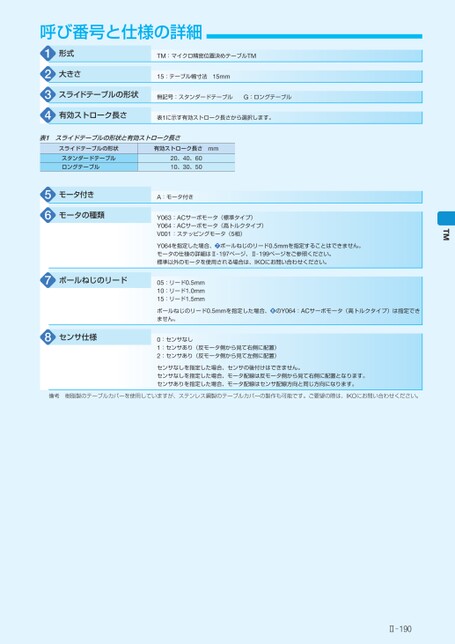

呼び番号と仕様の詳細1234形式大きさTM:マイクロ精密位置決めテーブルTM15:テーブル幅寸法15mmスライドテーブルの形状有効ストローク長さ無記号:スタンダードテーブルG:ロングテーブル表1に示す有効ストローク長さから選択します。表1スライドテーブルの形状と有効ストローク長さスライドテーブルの形状スタンダードテーブルロングテーブル有効ストローク長さmm20、40、6010、30、5056モータ付きモータの種類A:モータ付きY063:ACサーボモータ(標準タイプ)Y064:ACサーボモータ(高トルクタイプ)V001:ステッピングモータ(5相)Y064を指定した場合、7ボールねじのリード0.5mmを指定することはできません。モータの仕様の詳細はⅡ-197ページ、Ⅱ-199ページをご参照ください。標準以外のモータを使用される場合は、IKOにお問い合わせください。7ボールねじのリード05:リード0.5mm10:リード1.0mm15:リード1.5mm8センサ仕様ボールねじのリード0.5mmを指定した場合、6のY064:ACサーボモータ(高トルクタイプ)は指定できません。0:センサなし1:センサあり(反モータ側から見て右側に配置)2:センサあり(反モータ側から見て左側に配置)センサなしを指定した場合、センサの後付けはできません。センサなしを指定した場合、モータ配線は反モータ側から見て右側に配置となります。センサありを指定した場合、モータ配線はセンサ配線方向と同じ方向になります。備考樹脂製のテーブルカバーを使用していますが、ステンレス鋼製のテーブルカバーの製作も可能です。ご要望の際は、IKOにお問い合わせください。Ⅱ190


<< | < | > | >>
