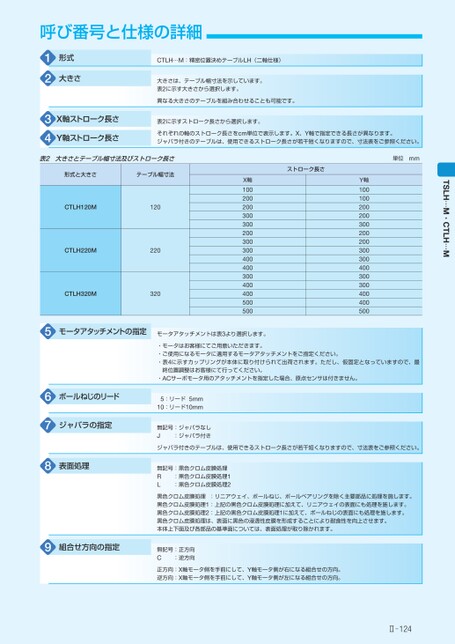

呼び番号と仕様の詳細1234形式大きさX軸ストローク長さY軸ストローク長さCTLH…M:精密位置決めテーブルLH(二軸仕様)大きさは、テーブル幅寸法を示しています。表2に示す大きさから選択します。異なる大きさのテーブルを組み合わせることも可能です。表2に示すストローク長さから選択します。それぞれの軸のストローク長さをcm単位で表示します。X、Y軸で指定できる長さが異なります。ジャバラ付きのテーブルは、使用できるストローク長さが若干短くなりますので、寸法表をご参照ください。表2大きさとテーブル幅寸法及びストローク長さ形式と大きさテーブル幅寸法CTLH120MCTLH220MCTLH320M120220320X軸100200200300300200300300400400300400400500500ストローク長さ単位mmY軸1001002002003002002003003004003003004004005005678モータアタッチメントの指定モータアタッチメントは表3より選択します。・モータはお客様にてご用意いただきます。・ご使用になるモータに適用するモータアタッチメントをご指定ください。・表4に示すカップリングが本体に取り付けられて出荷されます。ただし、仮固定となっていますので、最終位置調整はお客様にて行ってください。・ACサーボモータ用のアタッチメントを指定した場合、原点センサは付きません。ボールねじのリードジャバラの指定表面処理5:リード5mm10:リード10mm無記号:ジャバラなし:ジャバラ付きJジャバラ付きのテーブルは、使用できるストローク長さが若干短くなりますので、寸法表をご参照ください。無記号:黒色クロム皮膜処理RL:黒色クロム皮膜処理1:黒色クロム皮膜処理2黒色クロム皮膜処理:リニアウェイ、ボールねじ、ボールベアリングを除く主要部品に処理を施します。黒色クロム皮膜処理1:上記の黒色クロム皮膜処理に加えて、リニアウェイの表面にも処理を施します。黒色クロム皮膜処理2:上記の黒色クロム皮膜処理1に加えて、ボールねじの表面にも処理を施します。黒色クロム皮膜処理は、表面に黒色の浸透性皮膜を形成することにより耐食性を向上させます。本体上下面及び各部品の基準面については、表面処理が取り除かれます。9組合せ方向の指定無記号:正方向:逆方向C正方向:X軸モータ側を手前にして、Y軸モータ側が右になる組合せの方向。逆方向:X軸モータ側を手前にして、Y軸モータ側が左になる組合せの方向。Ⅱ124
| <
|
> |
>>
