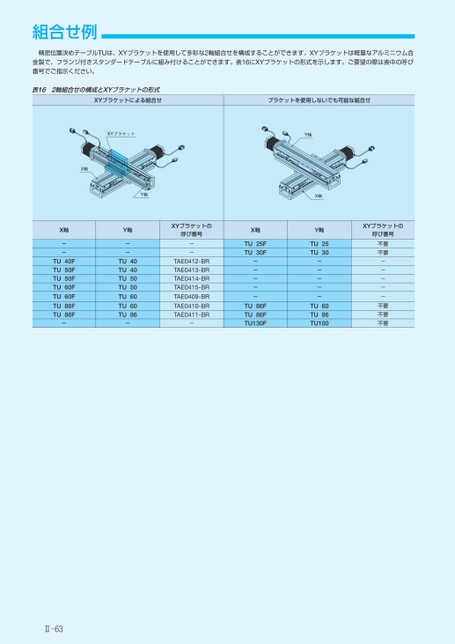

組合せ例精密位置決めテーブルTUは、XYブラケットを使用して多彩な2軸組合せを構成することができます。XYブラケットは軽量なアルミニウム合金製で、フランジ付きスタンダードテーブルに組み付けることができます。表16にXYブラケットの形式を示します。ご要望の際は表中の呼び番号でご指示ください。表162軸組合せの構成とXYブラケットの形式XYブラケットによる組合せブラケットを使用しないでも可能な組合せXYブラケットY軸X軸Y軸X軸--TU40FTU50FTU50FTU60FTU60FTU86FTU86F-Y軸--TUTUTUTUTUTUTU-40405050606086XYブラケットの呼び番号--TAE0412-BRTAE0413-BRTAE0414-BRTAE0415-BRTAE0409-BRTAE0410-BRTAE0411-BR-X軸TUTU25F30F-----86FTUTU86FTU130FX軸Y軸2530TUTU-----60TUTU86TU100XYブラケットの呼び番号不要不要-----不要不要不要Ⅱ63


<< | < | > | >>
