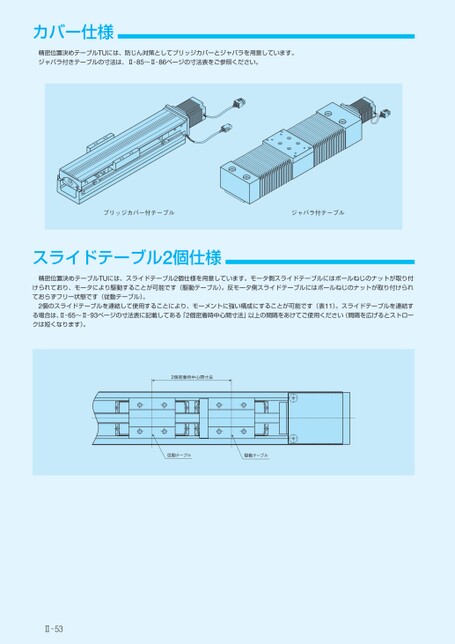

カバー仕様精密位置決めテーブルTUには、防じん対策としてブリッジカバーとジャバラを用意しています。ジャバラ付きテーブルの寸法は、Ⅱ-85～Ⅱ-86ページの寸法表をご参照ください。ブリッジカバー付テーブルジャバラ付テーブルスライドテーブル2個仕様精密位置決めテーブルTUには、スライドテーブル2個仕様を用意しています。モータ側スライドテーブルにはボールねじのナットが取り付けられており、モータにより駆動することが可能です(駆動テーブル)。反モータ側スライドテーブルにはボールねじのナットが取り付けられておらずフリー状態です(従動テーブル)。2個のスライドテーブルを連結して使用することにより、モーメントに強い構成にすることが可能です(表11)。スライドテーブルを連結する場合は、Ⅱ-65～Ⅱ-93ページの寸法表に記載してある「2個密着時中心間寸法」以上の間隔をあけてご使用ください(間隔を広げるとストロークは短くなります)。2個密着時中心間寸法従動テーブル駆動テーブルⅡ53
| <
|
> |
>>
