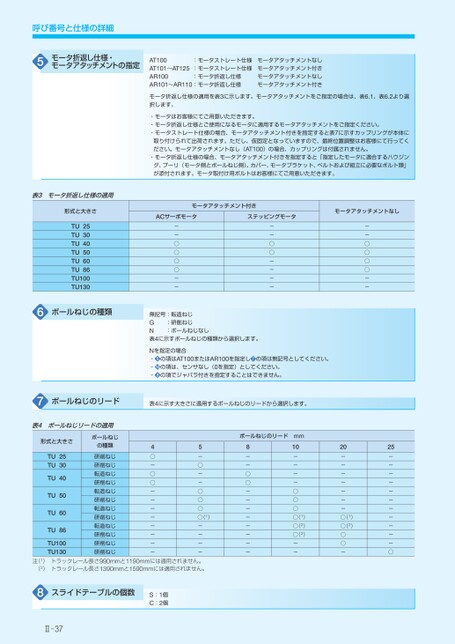

呼び番号と仕様の詳細5モータ折返し仕様・モータアタッチメントの指定:モータストレート仕様モータアタッチメントなしAT100AT101~AT125:モータストレート仕様モータアタッチメント付き:モータ折返し仕様モータアタッチメントなしAR100AR101~AR110:モータ折返し仕様モータアタッチメント付きモータ折返し仕様の適用を表3に示します。モータアタッチメントをご指定の場合は、表6.1、表6.2より選択します。・モータはお客様にてご用意いただきます。・モータ折返し仕様とご使用になるモータに適用するモータアタッチメントをご指定ください。・モータストレート仕様の場合、モータアタッチメント付きを指定すると表7に示すカップリングが本体に取り付けられて出荷されます。ただし、仮固定となっていますので、最終位置調整はお客様にて行ってください。モータアタッチメントなし(AT100)の場合、カップリングは付属されません。・モータ折返し仕様の場合、モータアタッチメント付きを指定すると「指定したモータに適合するハウジング、プーリ(モータ側とボールねじ側)、カバー、モータブラケット、ベルトおよび組立に必要なボルト類」が添付されます。モータ取付け用ボルトはお客様にてご用意いただきます。表3モータ折返し仕様の適用形式と大きさモータアタッチメント付きACサーボモータステッピングモータモータアタッチメントなし--○○○○----○○------○○○○--無記号:転造ねじ:研削ねじG:ボールねじなしN表4に示すボールねじの種類から選択します。Nを指定の場合・5の項はAT100またはAR100を指定し7の項は無記号としてください。・10の項は、センサなし(0を指定)としてください。・9の項でジャバラ付きを指定することはできません。表4に示す大きさに適用するボールねじのリードから選択します。25TU30TU40TU50TU60TUTU86TU100TU1306ボールねじの種類7ボールねじのリード表4ボールねじリードの適用形式と大きさボールねじの種類TU25TU30TU40TU50TU60TU86研削ねじ研削ねじ転造ねじ研削ねじ転造ねじ研削ねじ転造ねじ研削ねじ転造ねじ研削ねじ研削ねじ研削ねじ4○-○○--------5-○--○○○○(1)ボールねじのリードmm8--○○--------10----○○○20-------○(1)○(2)○(2)--○(1)○(2)○○-25-----------○----注(1)トラックレール長さ990mmと1190mmには適用されません。(2)トラックレール長さ1390mmと1590mmには適用されません。TU100TU1308スライドテーブルの個数S:1個C:2個Ⅱ37
