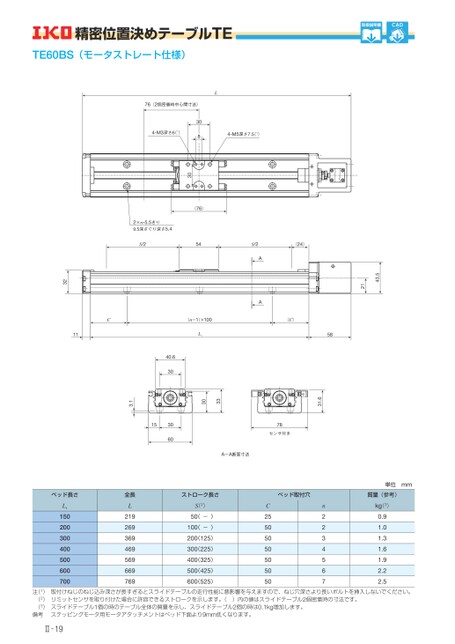

CAD取扱説明書 精密位置決めテーブルTE  TE60BS(モータストレート仕様)S/254S/2(24)(76)302×n-5.5きり9.5深ざぐり深さ5.4L76(2個密着時中心間寸法)4-M3深さ61)3084-M5深さ7.51)43.521AA32C11(n-1)×100L1(C)5831.633303.115306078センサ付きA-A断面寸法40.630ベッド長さL1150200300400500600700全長L219269369469569669769ストローク長さベッド取付穴(2)S50(-)100(-)200(125)300(225)400(325)500(425)600(525)C25505050505050n2234567単位mm質量(参考)kg(3)0.91.01.31.61.92.22.5注(1)(2)(3)備考取付けねじのねじ込み深さが長すぎるとスライドテーブルの走行性能に悪影響を与えますので、ねじ穴深さより長いボルトを挿入しないでください。リミットセンサを取り付けた場合に許容できるストロークを示します。()内の値はスライドテーブル2個密着時の寸法です。スライドテーブル1個の時のテーブル全体の質量を示し、スライドテーブル2個の時は0.1kg増加します。ステッピングモータ用モータアタッチメントはベッド下面より9mm低くなります。Ⅱ19


<< | < | > | >>
