>> P.287

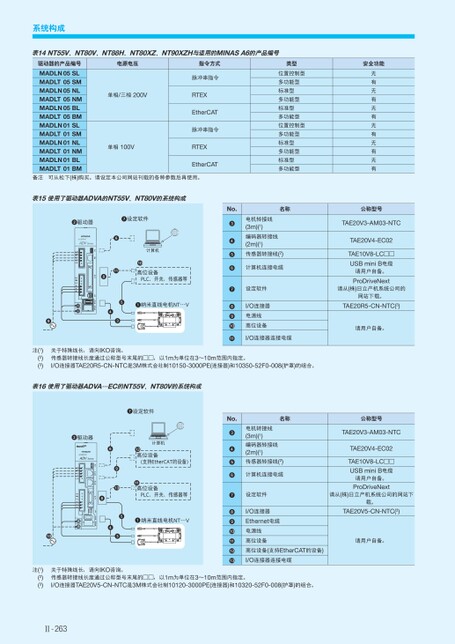

系统构成表14 NT55V、NT80V、NT88H、NT80XZ、NT90XZH与适用的MINAS A6的产品编号驱动器的产品编号电源电压指令方式脉冲串指令MADLN 05 SLMADLT 05 SMMADLN 05 NLMADLT 05 NMMADLN 05 BLMADLT 05 BMMADLN 01 SLMADLT 01 SMMADLN 01 NLMADLT 01 NMMADLN 01 BLMADLT 01 BM单相/三相 200VRTEX单相 100VEtherCAT脉冲串指令RTEXEtherCAT类型位置控制型多功能型标准型多功能型标准型多功能型位置控制型多功能型标准型多功能型标准型多功能型安全功能无有无有无有无有无有无有备注 可从松下(株)购买。请设定本公司网站刊载的各种参数后再使用。表15 使用了驱动器ADVA的NT55V、NT80V的系统构成驱动器设定软件ACSERVOADVSeres计算机高位设备PLC、开关、传感器等纳米直线电机NT⋯VNo.名称公称型号电机转接线(3m)(1)编码器转接线(2m)(1)传感器转接线(2)计算机连接电缆设定软件I/O连接器电源线高位设备I/O连接器连接电缆TAE20V3-AM03-NTCTAE20V4-EC02TAE10V8-LC□□USB mini B电缆请用户自备。ProDriveNext请从(株)日立产机系统公司的 网站下载。TAE20R5-CN-NTC(3)请用户自备。设定软件No.名称公称型号lm电机转接线(3m)(1)编码器转接线(2m)(1)传感器转接线(2)计算机连接电缆设定软件I/O连接器Ethernet电缆电源线高位设备高位设备(支持EtherCAT的设备)I/O连接器连接电缆TAE20V3-AM03-NTCTAE20V4-EC02TAE10V8-LC□□USB mini B电缆请用户自备。ProDriveNext请从(株)日立产机系统公司的网站下载。TAE20V5-CN-NTC(3)请用户自备。计算机高位设备(支持EtherCAT的设备)高位设备PLC、开关、传感器等纳米直线电机NT⋯VET1ET2驱动器RACSERVOADVSeries注(1) (2) (3) 关于特殊线长,请向IKO咨询。传感器转接线长度通过公称型号末尾的□□,以1m为单位在3～10m范围内指定。I/O连接器TAE20V5-CN-NTC是3M株式会社制10120-3000PE(连接器)和10320-52F0-008(护罩)的组合。注(1) (2) (3) 关于特殊线长,请向IKO咨询。传感器转接线长度通过公称型号末尾的□□,以1m为单位在3～10m范围内指定。I/O连接器TAE20R5-CN-NTC是3M株式会社制10150-3000PE(连接器)和10350-52F0-008(护罩)的组合。表16 使用了驱动器ADVA…EC的NT55V、NT80V的系统构成Ⅱ-263
| <
|
> |
>>
