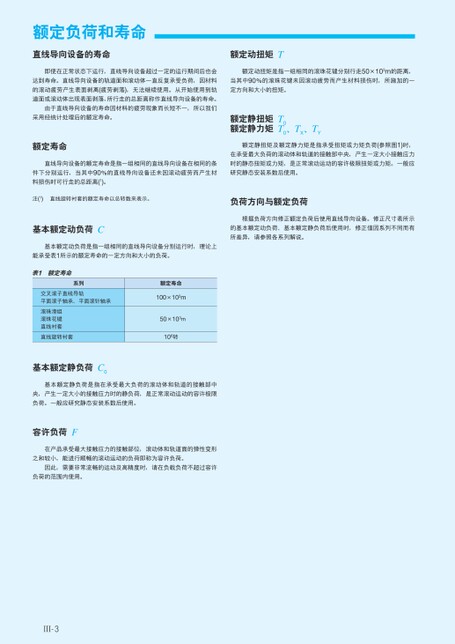

额定负荷和寿命直线导向设备的寿命额定动扭矩T即使在正常状态下运行,直线导向设备超过一定的运行期间后也会达到寿命。直线导向设备的轨道面和滚动体一直反复承受负荷,因材料的滚动疲劳产生表面剥离(疲劳剥落),无法继续使用。从开始使用到轨道面或滚动体出现表面剥落,所行走的总距离称作直线导向设备的寿命。由于直线导向设备的寿命因材料的疲劳现象而长短不一,所以我们采用经统计处理后的额定寿命。额定寿命直线导向设备的额定寿命是指一组相同的直线导向设备在相同的条件下分别运行,当其中90%的直线导向设备还未因滚动疲劳而产生材料损伤时可行走的总距离(1)。额定动扭矩是指一组相同的滚珠花键分别行走50×103m的距离,当其中90%的滚珠花键未因滚动疲劳而产生材料损伤时,所施加的一定方向和大小的扭矩。额定静扭矩T0额定静力矩T0、TX、TY额定静扭矩及额定静力矩是指承受扭矩或力矩负荷(参照图1)时,在承受最大负荷的滚动体和轨道的接触部中央,产生一定大小接触应力时的静态扭矩或力矩,是正常滚动运动的容许极限扭矩或力矩。一般应研究静态安装系数后使用。注(1)直线旋转衬套的额定寿命以总转数来表示。负荷方向与额定负荷基本额定动负荷C基本额定动负荷是指一组相同的直线导向设备分别运行时,理论上能承受表1所示的额定寿命的一定方向和大小的负荷。根据负荷方向修正额定负荷后使用直线导向设备。修正尺寸表所示的基本额定动负荷、基本额定静负荷后使用时,修正值因系列不同而有所差异,请参照各系列解说。表1额定寿命系列交叉滚子直线导轨平面滚子轴承、平面滚针轴承滚珠滑组滚珠花键直线衬套直线旋转衬套基本额定静负荷C0额定寿命100×103m50×103m106转基本额定静负荷是指在承受最大负荷的滚动体和轨道的接触部中央,产生一定大小的接触应力时的静负荷,是正常滚动运动的容许极限负荷。一般应研究静态安装系数后使用。容许负荷F在产品承受最大接触应力的接触部位,滚动体和轨道面的弹性变形之和较小,能进行顺畅的滚动运动的负荷即称为容许负荷。因此,需要非常流畅的运动及高精度时,请在负载负荷不超过容许负荷的范围内使用。Ⅲ-3
| <
|
> |
>>
