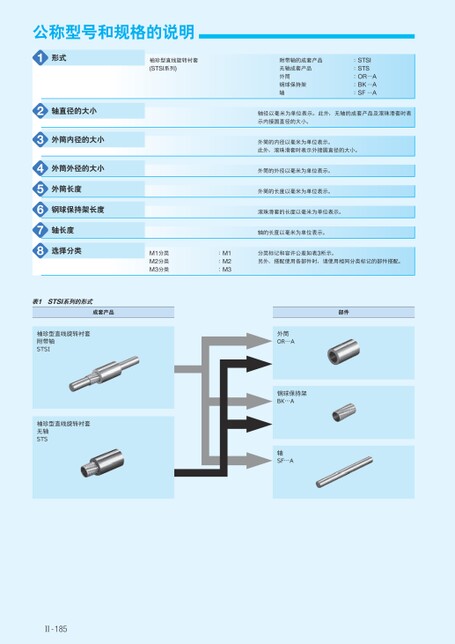

附带轴的成套产品无轴成套产品外筒钢球保持架轴:STSI:STS:OR…A:BK…A:SF…A轴径以毫米为单位表示。此外,无轴的成套产品及滚珠滑套时表示内接圆直径的大小。外筒的内径以毫米为单位表示。此外,滚珠滑套时表示外接圆直径的大小。外筒的外径以毫米为单位表示。外筒的长度以毫米为单位表示。滚珠滑套的长度以毫米为单位表示。轴的长度以毫米为单位表示。部件外筒OR⋯A钢球保持架BK⋯AF⋯A轴SM1分类M2分类M3分类:M1:M2:M3分类标记和容许公差如表3所示。另外,搭配使用各部件时,请使用相同分类标记的部件搭配。公称型号和规格的说明1形式袖珍型直线旋转衬套(STSI系列)2345678轴直径的大小外筒内径的大小外筒外径的大小外筒长度钢球保持架长度轴长度选择分类表1STSI系列的形式成套产品袖珍型直线旋转衬套附带轴STSI袖珍型直线旋转衬套无轴STSⅡ-185
| <
|
> |
>>
