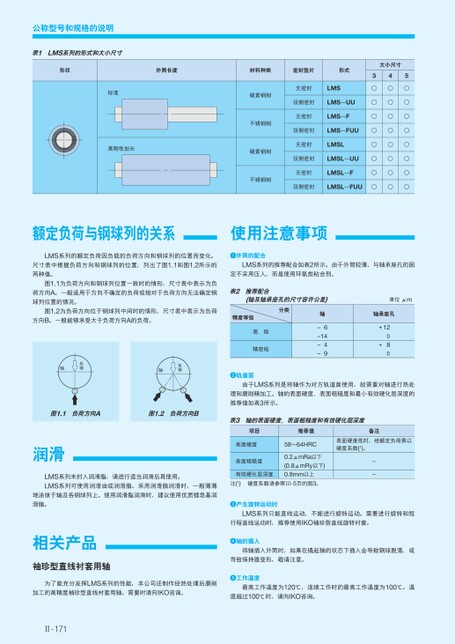

公称型号和规格的说明表1LMS系列的形式和大小尺寸形状外筒长度材料种类密封垫片形式标准高刚性加长碳素钢制不锈钢制碳素钢制不锈钢制无密封LMS双侧密封LMS…UU无密封LMS…F双侧密封LMS…FUU无密封LMSL双侧密封LMSL…UU无密封LMSL…F双侧密封LMSL…FUU大小尺寸3○○○○○○○○4○○○○○○○○5○○○○○○○○额定负荷与钢球列的关系使用注意事项LMS系列的额定负荷因负载的负荷方向和钢球列的位置而变化。尺寸表中根据负荷方向和钢球列的位置,列出了图1.1和图1.2所示的两种值。图1.1为负荷方向和钢球列位置一致时的情形,尺寸表中表示为负荷方向A。一般适用于方向不确定的负荷或相对于负荷方向无法确定钢球列位置的情况。图1.2为负荷方向位于钢球列中间时的情形,尺寸表中表示为负荷方向B。一般能够承受大于负荷方向A的负荷。外筒的配合LMS系列的推荐配合如表2所示。由于外筒较薄,与轴承座孔的固定不采用压入,而是使用环氧类粘合剂。表2推荐配合(轴及轴承座孔的尺寸容许公差)单位μm精度等级分类高级精密级轴6––144––9轴承座孔+12+080轨道面由于LMS系列是将轴作为对方轨道面使用,故需要对轴进行热处理和磨削精加工。轴的表面硬度、表面粗糙度和最小有效硬化层深度的推荐值如表3所示。表3轴的表面硬度、表面粗糙度和有效硬化层深度项目推荐值备注表面硬度58～64HRC表面粗糙度有效硬化层深度0.2μmRa以下(0.8μmRy以下)0.8mm以上注(1)硬度系数请参照Ⅲ-5页的图3。表面硬度低时,给额定负荷乘以硬度系数(1)。--产生旋转运动时LMS系列只能直线运动,不能进行旋转运动。需要进行旋转和短行程直线运动时,推荐使用IKO袖珍型直线旋转衬套。轴的插入将轴插入外筒时,如果在撬起轴的状态下插入会导致钢球脱落、或导致保持器变形,敬请注意。工作温度最高工作温度为120℃,连续工作时的最高工作温度为100℃。温度超过100℃时,请向IKO咨询。负荷轴负荷轴图1.1负荷方向A图1.2负荷方向B润滑LMS系列未封入润滑脂,请进行适当润滑后再使用。LMS系列可使用润滑油或润滑脂。采用润滑脂润滑时,一般薄薄地涂抹于轴及各钢球列上。使用润滑脂润滑时,建议使用优质锂皂基润滑脂。相关产品袖珍型直线衬套用轴为了能充分发挥LMS系列的性能,本公司还制作经热处理后磨削加工的高精度袖珍型直线衬套用轴。需要时请向IKO咨询。Ⅱ-171
| <
|
> |
>>
