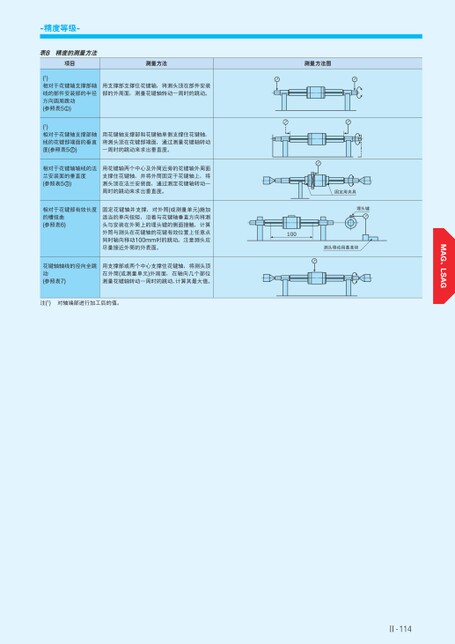

Ⅱ-114固定用夹具埋头键100测头移动用基准块(1)相对于花键轴支撑部轴用支撑部支撑住花键轴,将测头顶在部件安装线的部件安装部的半径部的外周面,测量花键轴转动一周时的跳动。方向圆周跳动(参照表5○1)(1)相对于花键轴支撑部轴线的花键部端面的垂直度(参照表5○2)用花键轴支撑部和花键轴单侧支撑住花键轴,将测头顶在花键部端面,通过测量花键轴转动一周时的跳动来求出垂直度。相对于花键轴轴线的法用花键轴两个中心及外筒近旁的花键轴外周面兰安装面的垂直度(参照表5○3)支撑住花键轴,并将外筒固定于花键轴上,将测头顶在法兰安装面,通过测定花键轴转动一周时的跳动来求出垂直度。相对于花键部有效长度的槽扭曲(参照表6)固定花键轴并支撑,对外筒(或测量单元)施加适当的单向扭矩,沿着与花键轴垂直方向将测头与安装在外筒上的埋头键的侧面接触,计算外筒与测头在花键轴的花键有效位置上任意点同时轴向移动100mm时的跳动。注意测头应尽量接近外筒的外表面。用支撑部或两个中心支撑住花键轴,将测头顶在外筒(或测量单元)外周面,在轴向几个部位测量花键轴转动一周时的跳动,计算其最大值。花键轴轴线的径向全跳参照表7)动(注(1)对轴端部进行加工后的值。-精度等级-表8精度的测量方法项目测量方法测量方法图
| <
|
> |
>>
