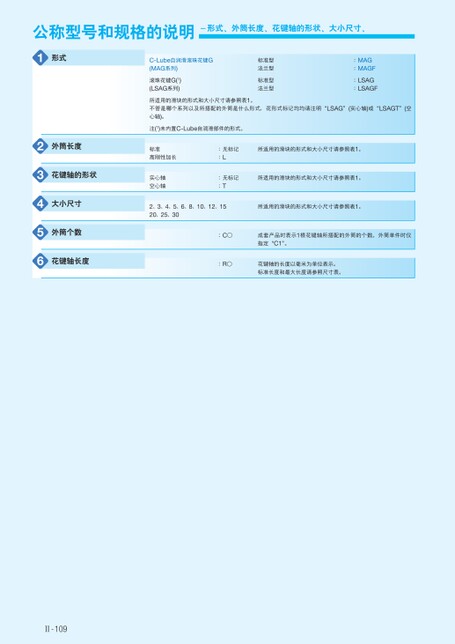

公称型号和规格的说明-形式、外筒长度、花键轴的形状、大小尺寸、1形式23456外筒长度花键轴的形状大小尺寸外筒个数花键轴长度C-Lube自润滑滚珠花键G(MAG系列)滚珠花键G(1)(LSAG系列)标准型法兰型标准型法兰型:MAG:MAGF:LSAG:LSAGF所适用的滑块的形式和大小尺寸请参照表1。不管是哪个系列以及所搭配的外筒是什么形式,花形式标记均均请注明“LSAG”(实心轴)或“LSAGT”(空心轴)。注(1)未内置C-Lube自润滑部件的形式。标准高刚性加长实心轴空心轴:无标记:L:无标记:T所适用的滑块的形式和大小尺寸请参照表1。所适用的滑块的形式和大小尺寸请参照表1。2、3、4、5、6、8、10、12、1520、25、30所适用的滑块的形式和大小尺寸请参照表1。:C○:R○成套产品时表示1根花键轴所搭配的外筒的个数。外筒单件时仅指定“C1”。花键轴的长度以毫米为单位表示。标准长度和最大长度请参照尺寸表。Ⅱ-109
| <
|
> |
>>
