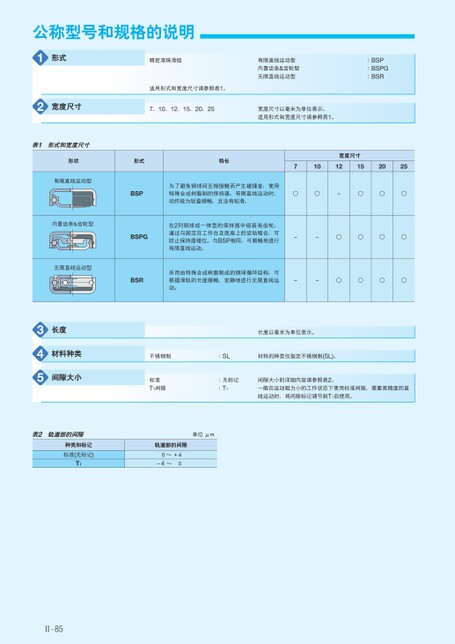

公称型号和规格的说明1形式精密滚珠滑组有限直线运动型内置齿条&齿轮型无限直线运动型:BSP:BSPG:BSR适用形式和宽度尺寸请参照表1。7、10、12、15、20、25宽度尺寸以毫米为单位表示。适用形式和宽度尺寸请参照表1。2宽度尺寸表1形式和宽度尺寸形状形式特长宽度尺寸71012152025有限直线运动型内置齿条&齿轮型无限直线运动型345长度材料种类间隙大小BSPBSPGBSR为了避免钢球间互相接触而产生碰撞音,使用特殊合成树脂制的保持器。有限直线运动时,○○-○○○动作极为轻盈顺畅,且没有粘滑。在2列钢球成一体型的保持器中组装有齿轮,通过与固定在工作台及底座上的齿轨啮合,可防止保持器错位。与BSP相同,可顺畅地进行有限直线运动。--○○○○采用由特殊合成树脂制成的钢球循环结构,可根据滑轨的长度顺畅、安静地进行无限直线运--○○○○动。长度以毫米为单位表示。不锈钢制:SL材料的种类仅指定不锈钢制(SL)。标准T1间隙:无标记:T1间隙大小的详细内容请参照表2。一般在运动阻力小的工作状态下使用标准间隙,需要高精度的直线运动时,将间隙标记调节到T1后使用。表2轨道部的间隙单位μm种类和标记标准(无标记)T1轨道部的间隙0～+4-4～0Ⅱ-85
| <
|
> |
>>
