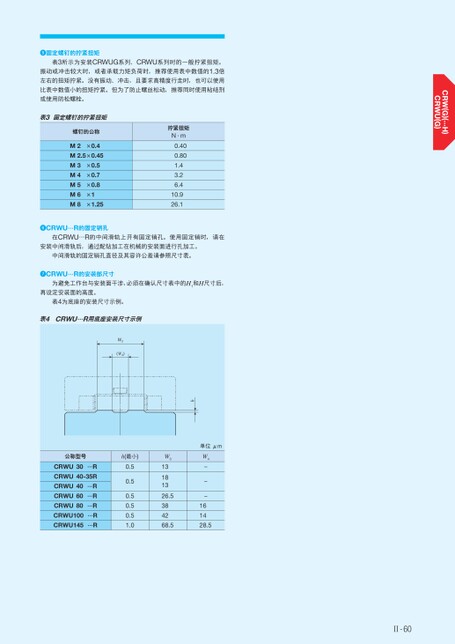

固定螺钉的拧紧扭矩表3所示为安装CRWUG系列、CRWU系列时的一般拧紧扭矩。振动或冲击较大时,或者承载力矩负荷时,推荐使用表中数值的1.3倍左右的扭矩拧紧。没有振动、冲击,且要求高精度行走时,也可以使用比表中数值小的扭矩拧紧。但为了防止螺丝松动,推荐同时使用粘结剂或使用防松螺栓。表3固定螺钉的拧紧扭矩螺钉的公称M2×0.4M2.5×0.45M3×0.5M4×0.7M5×0.8M6×1M8×1.25拧紧扭矩N·m0.400.801.43.26.410.926.1CRWU…R的固定销孔在CRWU…R的中间滑轨上开有固定销孔。使用固定销时,请在安装中间滑轨后,通过配钻加工在机械的安装面进行孔加工。中间滑轨的固定销孔直径及其容许公差请参照尺寸表。CRWU…R的安装部尺寸为避免工作台与安装面干涉,必须在确认尺寸表中的H1和H尺寸后,再设定安装面的高度。表4为底座的安装尺寸示例。表4CRWU…R用底座安装尺寸示例W3(W4)h单位μmW4---161428.5公称型号CRWU30…RCRWU40-35RCRWU40CRWU60CRWU80CRWU100CRWU145…R…R…R…R…Rh(最小)0.50.50.50.50.51.0W313181326.5384268.5Ⅱ-60
| <
|
> |
>>
