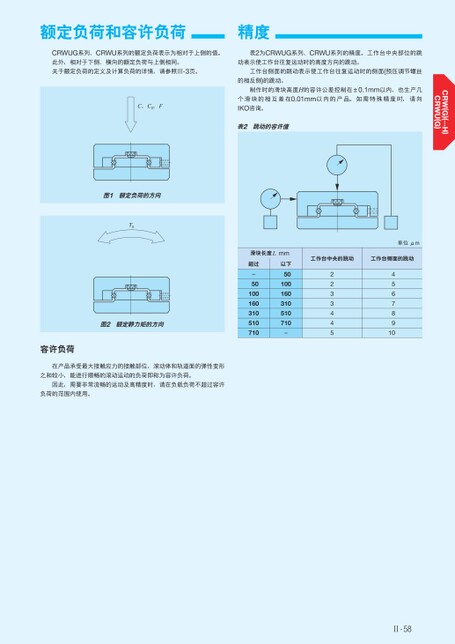

额定负荷和容许负荷精度CRWUG系列、CRWU系列的额定负荷表示为相对于上侧的值。此外,相对于下侧、横向的额定负荷与上侧相同。关于额定负荷的定义及计算负荷的详情,请参照Ⅲ-3页。表2为CRWUG系列、CRWU系列的精度。工作台中央部位的跳动表示使工作台往复运动时的高度方向的跳动。工作台侧面的跳动表示使工作台往复运动时的侧面(预压调节螺丝的相反侧)的跳动。制作时的滑块高度H的容许公差控制在±0.1mm以内,也生产几个滑块的相互差在0.01mm以内的产品。如需特殊精度时,请向IKO咨询。表2跳动的容许值滑块长度Lmm超过-50100160310510710以下50100160310510710-单位μm工作台中央的跳动工作台侧面的跳动223344545678910C、C0、F图1额定负荷的方向T0图2额定静力矩的方向容许负荷在产品承受最大接触应力的接触部位,滚动体和轨道面的弹性变形之和较小,能进行顺畅的滚动运动的负荷即称为容许负荷。因此,需要非常流畅的运动及高精度时,请在负载负荷不超过容许负荷的范围内使用。Ⅱ-58
| <
|
> |
>>
