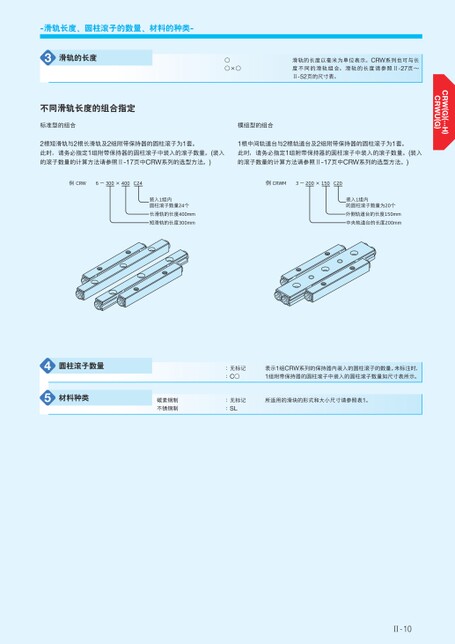

Ⅱ-10滑轨的长度以毫米为单位表示。CRW系列也可与长度不同的滑轨组合。滑轨的长度请参照Ⅱ-27页～Ⅱ-52页的尺寸表。×○○○-滑轨长度、圆柱滚子的数量、材料的种类-3滑轨的长度不同滑轨长度的组合指定标准型的组合模组型的组合2根短滑轨与2根长滑轨及2组附带保持器的圆柱滚子为1套。此时,请务必指定1组附带保持器的圆柱滚子中装入的滚子数量。(装入的滚子数量的计算方法请参照Ⅱ-17页中CRW系列的选型方法。)1根中间轨道台与2根轨道台及2组附带保持器的圆柱滚子为1套。此时,请务必指定1组附带保持器的圆柱滚子中装入的滚子数量。(装入的滚子数量的计算方法请参照Ⅱ-17页中CRW系列的选型方法。)例CRW6—300×400C24例CRWM3—200×150C20装入1组内圆柱滚子数量24个长滑轨的长度400mm短滑轨的长度300mm装入1组内的圆柱滚子数量为20个外侧轨道台的长度150mm中央轨道台的长度200mm45圆柱滚子数量材料种类:无标记:C○表示1组CRW系列的保持器内装入的圆柱滚子的数量。未标注时,1组附带保持器的圆柱滚子中装入的圆柱滚子数量如尺寸表所示。碳素钢制不锈钢制:无标记:SL所适用的滑块的形式和大小尺寸请参照表1。
