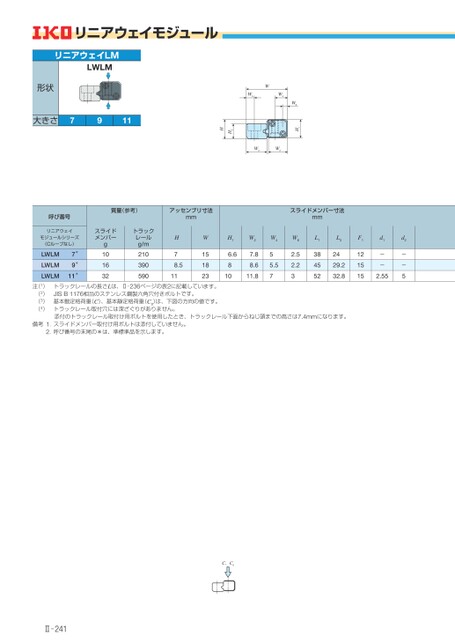

呼び番号リニアウェイモジュールシリーズ(Cルーブなし)LWLMLWLMLWLM7*9*11*質量(参考)アッセンブリ寸法mmスライドメンバー寸法mmスライドメンバーg101632トラックレールg/m210390590H78.511W151823H16.6810W27.88.611.8W455.57W62.52.23L1384552L32429.232.8F1121515d1--2.55d2--5注(1)トラックレールの長さLは、Ⅱ236ページの表2に記載しています。(2)JISB1176相当のステンレス鋼製六角穴付きボルトです。(3)基本動定格荷重(C)、基本静定格荷重(C0)は、下図の方向の値です。(4)トラックレール取付穴には深ざぐりがありません。添付のトラックレール取付け用ボルトを使用したとき、トラックレール下面からねじ頭までの高さは7.4mmになります。備考1.スライドメンバー取付け用ボルトは添付していません。2.呼び番号の末尾の*は、準標準品を示します。C、C0Ⅱ241W6H1WW5W4W3W2H2HリニアウェイLMLWLM形状大きさ7911 リニアウェイモジュール
| <
|
> |
>>
