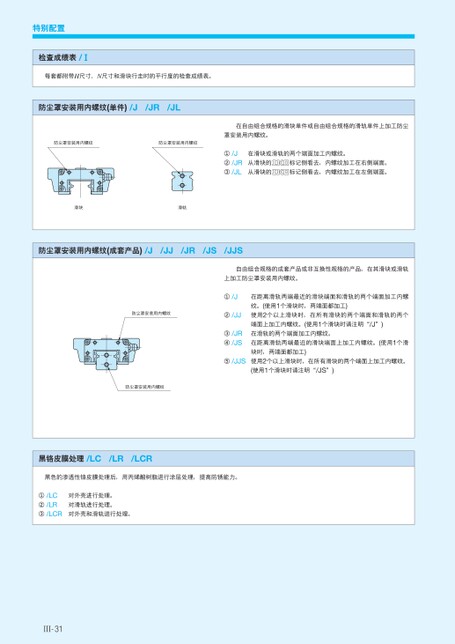

特别配置检查成绩表/Ⅰ每套都附带H尺寸、N尺寸和滑块行走时的平行度的检查成绩表。防尘罩安装用内螺纹(单件)/J/JR/JL在自由组合规格的滑块单件或自由组合规格的滑轨单件上加工防尘罩安装用内螺纹。在滑块或滑轨的两个端面加工内螺纹。从滑块的从滑块的标记侧看去,内螺纹加工在右侧端面。标记侧看去,内螺纹加工在左侧端面。防尘罩安装用内螺纹防尘罩安装用内螺纹①/J②/JR③/JL滑块滑轨防尘罩安装用内螺纹(成套产品)/J/JJ/JR/JS/JJS自由组合规格的成套产品或非互换性规格的产品,在其滑块或滑轨上加工防尘罩安装用内螺纹。①/J②/JJ③/JR④/JS⑤/JJS在距离滑轨两端最近的滑块端面和滑轨的两个端面加工内螺纹。(使用1个滑块时,两端面都加工)使用2个以上滑块时,在所有滑块的两个端面和滑轨的两个端面上加工内螺纹。(使用1个滑块时请注明“/J”)在滑轨的两个端面加工内螺纹。在距离滑轨两端最近的滑块端面上加工内螺纹。(使用1个滑块时,两端面都加工)使用2个以上滑块时,在所有滑块的两个端面上加工内螺纹。(使用1个滑块时请注明“/JS”)防尘罩安装用内螺纹防尘罩安装用内螺纹黑铬皮膜处理/LC/LR/LCR黑色的渗透性铬皮膜处理后,用丙烯酸树脂进行涂层处理,提高防锈能力。①/LC②/LR③/LCR对外壳进行处理。对滑轨进行处理。对外壳和滑轨进行处理。Ⅲ-31
| <
|
> |
>>
