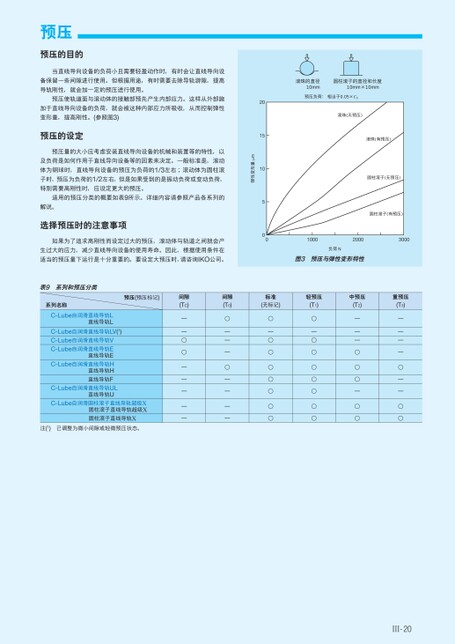

预压预压的目的滚珠的直径10mm圆柱滚子的直径和长度10mm×10mm预压负荷:相当于0.05×C0滚珠(无预压)滚珠(有预压)圆柱滚子(无预压)圆柱滚子(有预压)100020003000负荷N图3预压与弹性变形特性201510500弹性变形量µm当直线导向设备的负荷小且需要轻盈动作时,有时会让直线导向设备保留一些间隙进行使用。但根据用途,有时需要去除导轨游隙,提高导轨刚性,就会加一定的预压进行使用。预压使轨道面与滚动体的接触部预先产生内部应力。这样从外部施加于直线导向设备的负荷,就会被这种内部应力所吸收,从而控制弹性变形量,提高刚性。(参照图3)预压的设定预压量的大小应考虑安装直线导向设备的机械和装置等的特性,以及负荷是如何作用于直线导向设备等的因素来决定。一般标准是,滚动体为钢球时,直线导向设备的预压为负荷的1/3左右;滚动体为圆柱滚子时,预压为负荷的1/2左右,但是如果受到的是振动负荷或变动负荷,特别需要高刚性时,应设定更大的预压。适用的预压分类的概要如表9所示。详细内容请参照产品各系列的解说。选择预压时的注意事项如果为了追求高刚性而设定过大的预压,滚动体与轨道之间就会产生过大的应力,减少直线导向设备的使用寿命。因此,根据使用条件在适当的预压量下运行是十分重要的。要设定大预压时,请咨询IKO公司。预压(预压标记)间隙(TC)间隙(T0)标准(无标记)轻预压(T1)中预压(T2)重预压(T3)表9系列和预压分类系列名称C-Lube自润滑直线导轨L直线导轨LC-Lube自润滑直线导轨LV(1)C-Lube自润滑直线导轨VC-Lube自润滑直线导轨E直线导轨EC-Lube自润滑直线导轨H直线导轨H直线导轨FC-Lube自润滑直线导轨UL直线导轨UC-Lube自润滑圆柱滚子直线导轨超级X圆柱滚子直线导轨超级X圆柱滚子直线导轨X注(1)已调整为微小间隙或轻微预压状态。——○○—————○———○————○—○○○○○○○○—○○○○○○○———○○○—○○————○——○○Ⅲ-20
| <
|
> |
>>
