>> P.291

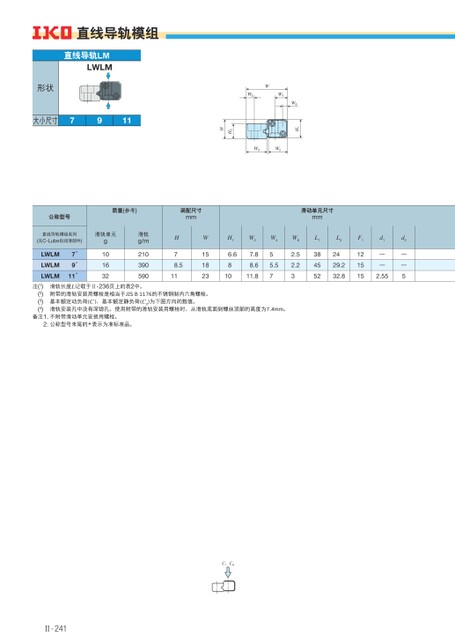

公称型号质量(参考)装配尺寸mm滑动单元尺寸mm直线导轨模组系列(无C-Lube自润滑部件)滑块单元gLWLMLWLMLWLM7*9*11*101632滑轨g/m210390590H78.511W151823H16.6810W27.88.611.8W455.57W62.52.23L1384552L32429.232.8F1121515d1——2.55d2——5WW5W4W6H1W3W2H2H直线导轨模组直线导轨LMLWLM形状大小尺寸7911滑轨长度L记载于Ⅱ-236页上的表2中。附带的滑轨安装用螺栓是相当于JISB1176的不锈钢制内六角螺栓。基本额定动负荷(C)、基本额定静负荷(C0)为下图方向的数值。注(1)(2)(3)(4)备注1.不附带滑动单元安装用螺栓。2.公称型号末尾的*表示为准标准品。滑轨安装孔中没有深锪孔。使用附带的滑轨安装用螺栓时,从滑轨底面到螺丝顶部的高度为7.4mm。C、C0Ⅱ-241
| <
|
> |
>>
