>> P.289

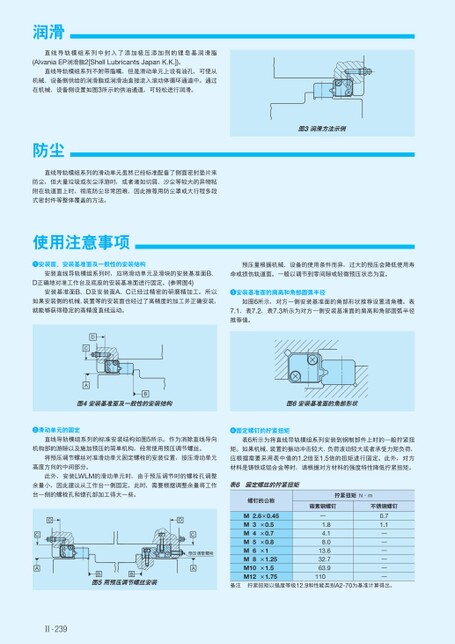

润滑直线导轨模组系列中封入了添加极压添加剂的锂皂基润滑脂(AlvaniaEP润滑脂2[ShellLubricantsJapanK.K.])。直线导轨模组系列不附带脂嘴,但是滑动单元上设有油孔,可使从机械、设备侧供给的润滑脂或润滑油直接流入滚动体循环通道中。通过在机械、设备侧设置如图3所示的供油通道,可轻松进行润滑。防尘直线导轨模组系列的滑动单元虽然已经标准配备了侧面密封垫片来防尘,但大量垃圾或灰尘浮游时,或者诸如切屑、沙尘等较大的异物粘附在轨道面上时,彻底防尘非常困难,因此推荐用防尘罩或大行程多段式密封件等整体覆盖的方法。使用注意事项图3润滑方法示例安装面、安装基准面及一般性的安装结构预压量根据机械、设备的使用条件而异,过大的预压会降低使用寿安装直线导轨模组系列时,应将滑动单元及滑块的安装基准面B、命或损伤轨道面。一般以调节到零间隙或轻微预压状态为宜。D正确地对准工作台及底座的安装基准面进行固定。(参照图4)安装基准面B、D及安装面A、C已经过精密的研磨精加工。所以安装基准面的肩高和角部圆弧半径如果安装侧的机械、装置等的安装面也经过了高精度的加工并正确安装,就能够获得稳定的高精度直线运动。如图6所示,对方一侧安装基准面的角部形状推荐设置清角槽。表7.1、表7.2、表7.3所示为对方一侧安装基准面的肩高和角部圆弧半径推荐值。DCA图4安装基准面及一般性的安装结构B图6安装基准面的角部形状滑动单元的固定固定螺钉的拧紧扭矩直线导轨模组系列的标准安装结构如图5所示。作为消除直线导向机构部的游隙以及施加预压的简单机构,经常使用预压调节螺丝。将预压调节螺丝对准滑动单元固定螺栓的安装位置,按压滑动单元高度方向的中间部分。表6所示为将直线导轨模组系列安装到钢制部件上时的一般拧紧扭矩。如果机械、装置的振动冲击较大、负荷波动较大或者承受力矩负荷,应根据需要采用表中值的1.2倍至1.5倍的扭矩进行固定。此外,对方材料是铸铁或铝合金等时,请根据对方材料的强度特性降低拧紧扭矩。此外,安装LWLM的滑动单元时,由于预压调节时的螺栓孔调整余量小,因此建议从工作台一侧固定。此时,需要根据调整余量将工作表6固定螺丝的拧紧扭矩台一侧的螺栓孔和锪孔部加工得大一些。DCAⅡ-239BB图5用预压调节螺丝安装DC预压调整螺栓A螺钉的公称2.6×0.453×0.54×0.75×0.86×18×1.25MMMMMMM10×1.5M12×1.75拧紧扭矩N·m碳素钢螺钉不锈钢螺钉—1.84.18.013.632.763.91100.71.1——————备注拧紧扭矩以强度等级12.9和性能类别A2-70为基准计算得出。
| <
|
> |
>>
