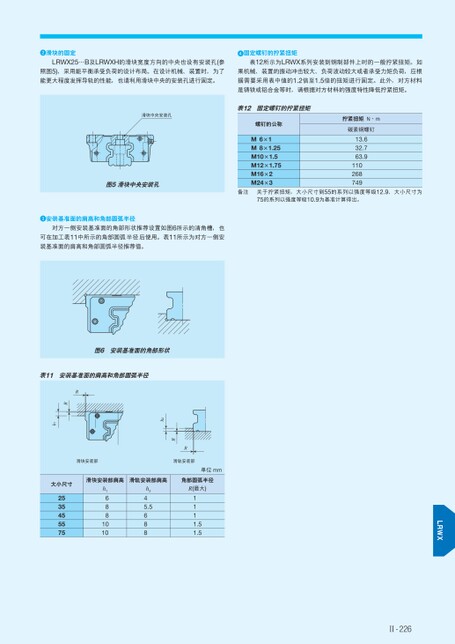

螺钉的公称M6×1M8×1.25M10×1.5M12×1.75M16×2M24×3拧紧扭矩N·m碳素钢螺钉13.632.763.9110268749备注关于拧紧扭矩,大小尺寸到55的系列以强度等级12.9、大小尺寸为75的系列以强度等级10.9为基准计算得出。Ⅱ-226滑块的固定LRWX25…B及LRWXH的滑块宽度方向的中央也设有安装孔(参照图5),采用能平衡承受负荷的设计布局。在设计机械、装置时,为了能更大程度发挥导轨的性能,也请利用滑块中央的安装孔进行固定。固定螺钉的拧紧扭矩表12所示为LRWX系列安装到钢制部件上时的一般拧紧扭矩。如果机械、装置的振动冲击较大、负荷波动较大或者承受力矩负荷,应根据需要采用表中值的1.2倍至1.5倍的扭矩进行固定。此外,对方材料是铸铁或铝合金等时,请根据对方材料的强度特性降低拧紧扭矩。滑块中央安装孔表12固定螺钉的拧紧扭矩图5滑块中央安装孔安装基准面的肩高和角部圆弧半径对方一侧安装基准面的角部形状推荐设置如图6所示的清角槽,也可在加工表11中所示的角部圆弧半径后使用。表11所示为对方一侧安装基准面的肩高和角部圆弧半径推荐值。滑块安装部肩高滑轨安装部肩高角部圆弧半径单位mmh16881010h245.5688R(最大)1111.51.5大小尺寸2535455575RR滑轨安装部h2滑块安装部RRh1图6安装基准面的角部形状表11安装基准面的肩高和角部圆弧半径
| <
|
> |
>>
