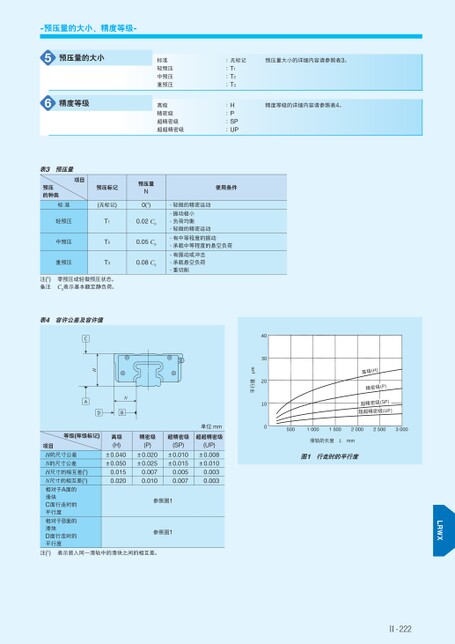

Ⅱ-222高级(H)精密级(P)超精密级(SP)超超精密级(UP)50010001500200025003000滑轨的长度Lmm图1行走时的平行度403020100平行度µm表3预压量项目预压的种类标准轻预压中预压重预压预压标记(无标记)T1T2T3预压量N0(1)0.02C00.05C00.08C0使用条件·轻微的精密运动·振动极小·负荷均衡·轻微的精密运动·有中等程度的振动·承载中等程度的悬空负荷·有振动或冲击·承载悬空负荷·重切削注(1)备注零预压或轻微预压状态。C0表示基本额定静负荷。表4容许公差及容许值CAHDNB等级(等级标记)项目H的尺寸公差N的尺寸公差H尺寸的相互差(1)N尺寸的相互差(1)相对于A面的滑块C面行走时的平行度相对于B面的滑块D面行走时的平行度单位mm高级(H)±0.040±0.0500.0150.020精密级超精密级超超精密级(P)±0.020±0.0250.0070.010(SP)±0.010±0.0150.0050.007(UP)±0.008±0.0100.0030.003参照图1参照图1注(1)表示装入同一滑轨中的滑块之间的相互差。-预压量的大小、精度等级-56预压量的大小精度等级标准轻预压中预压重预压高级精密级超精密级超超精密级:无标记:T1:T2:T3:H:P:SP:UP预压量大小的详细内容请参照表3。精度等级的详细内容请参照表4。
| <
|
> |
>>
