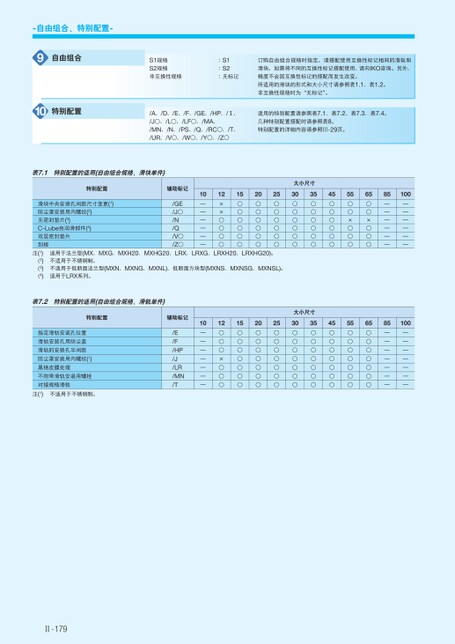

-自由组合、特别配置-9自由组合10特别配置S1规格S2规格非互换性规格:S1:S2:无标记订购自由组合规格时指定。请搭配使用互换性标记相同的滑轨和滑块。如需将不同的互换性标记搭配使用,请向IKO咨询。另外,精度不会因互换性标记的搭配而发生改变。所适用的滑块的形式和大小尺寸请参照表1.1、表1.2。非互换性规格时为“无标记”。/A、/D、/E、/F、/GE、/HP、/1、/J○、/L○、/LF○、/MA、/MN、/N、/PS、/Q、/RC○、/T、/UR、/V○、/W○、/Y○、/Z○适用的特别配置请参照表7.1、表7.2、表7.3、表7.4。几种特别配置搭配时请参照表8。特别配置的详细内容请参照Ⅲ-29页。表7.1特别配置的适用(自由组合规格、滑块单件)特别配置辅助标记滑块中央安装孔间距尺寸变更(1)防尘罩安装用内螺纹(2)无密封垫片(3)C-Lube自润滑部件(4)双层密封垫片刮板/GE/J○/N/Q/V○/Z○大小尺寸1012152025303545556585100——————××○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○×○○○○○×○○○————————————注(1)(2)(3)(4)适用于法兰型(MX、MXG、MXH20、MXHG20、LRX、LRXG、LRXH20、LRXHG20)。不适用于不锈钢制。不适用于低断面法兰型(MXN、MXNG、MXNL)、低断面方块型(MXNS、MXNSG、MXNSL)。适用于LRX系列。表7.2特别配置的适用(自由组合规格、滑轨单件)特别配置辅助标记指定滑轨安装孔位置滑轨安装孔用防尘盖滑轨的安装孔半间距防尘罩安装用内螺纹(1)黑铬皮膜处理不附带滑轨安装用螺栓对接规格滑轨注(1)不适用于不锈钢制。/E/F/HP/J/LR/MN/T大小尺寸1012152025303545556585100———————○○○×○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○——————————————Ⅱ-179
| <
|
> |
>>
