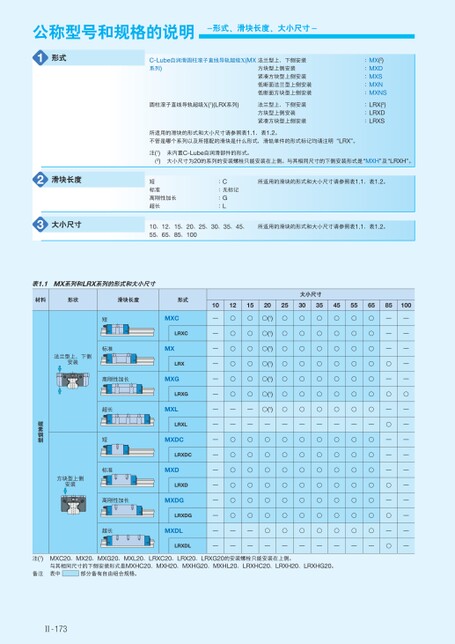

公称型号和规格的说明-形式、滑块长度、大小尺寸-1形式C-Lube自润滑圆柱滚子直线导轨超级X(MX系列)法兰型上、下侧安装方块型上侧安装圆柱滚子直线导轨超级X(1)(LRX系列)紧凑方块型上侧安装低断面法兰型上侧安装低断面方块型上侧安装法兰型上、下侧安装方块型上侧安装紧凑方块型上侧安装:::MX(2)MXDMXSMXNMXNS:::LRX(2)LRXDLRXS::所适用的滑块的形式和大小尺寸请参照表1.1、表1.2。不管是哪个系列以及所搭配的滑块是什么形式,滑轨单件的形式标记均请注明“LRX”。注(1)(2)未内置C-Lube自润滑部件的形式。大小尺寸为20的系列的安装螺栓只能安装在上侧。与其相同尺寸的下侧安装形式是“MXH”及“LRXH”。所适用的滑块的形式和大小尺寸请参照表1.1、表1.2。:C:无标记:G:L高刚性加长超长准短标10、12、15、20、25、30、35、45、55、65、85、100所适用的滑块的形式和大小尺寸请参照表1.1、表1.2。23滑块长度大小尺寸1012152025303545556585100大小尺寸————————————————○○○○○○——○○○○○○——○○○○○○——○○○○○○——○(1)○(1)○(1)○(1)○(1)○(1)○(1)—○○○○○○○—○○○○○○○—○○○○○○○—○○○○○○○—○○○○○○○—○○○○○○○—○○○○○○○—○○○○○○○—○○○○○○○—○○○○○○○—○○○○○○○—○○○○○○○—○○○○○○○————○—○—○———○—○—○—————○——————————表1.1MX系列和LRX系列的形式和大小尺寸材料形状滑块长度形式MXCLRXCMXLRXMXGLRXGMXLLRXLMXDCLRXDCMXDLRXDMXDGLRXDGMXDLLRXDL短标准高刚性加长超长短标准高刚性加长超长法兰型上、下侧安装方块型上侧安装碳素钢制注(1)备注MXC20、MX20、MXG20、MXL20、LRXC20、LRX20、LRXG20的安装螺栓只能安装在上侧。与其相同尺寸的下侧安装形式是MXHC20、MXH20、MXHG20、MXHL20、LRXHC20、LRXH20、LRXHG20。表中部分备有自由组合规格。Ⅱ-173
| <
|
> |
>>
