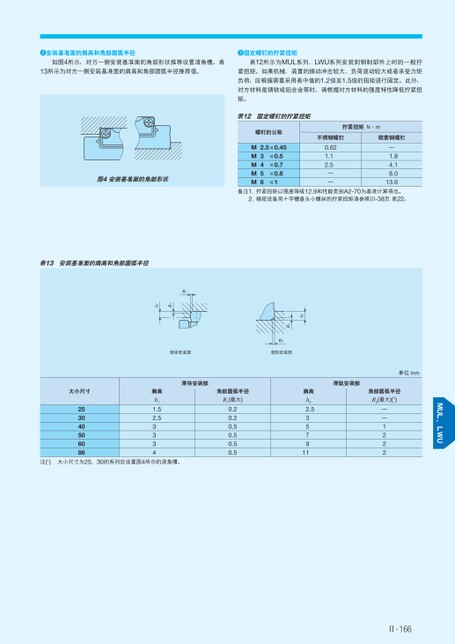

Ⅱ-166安装基准面的肩高和角部圆弧半径固定螺钉的拧紧扭矩如图4所示,对方一侧安装基准面的角部形状推荐设置清角槽。表13所示为对方一侧安装基准面的肩高和角部圆弧半径推荐值。图4安装基准面的角部形状表13安装基准面的肩高和角部圆弧半径表12所示为MUL系列、LWU系列安装到钢制部件上时的一般拧紧扭矩。如果机械、装置的振动冲击较大、负荷波动较大或者承受力矩负荷,应根据需要采用表中值的1.2倍至1.5倍的扭矩进行固定。此外,对方材料是铸铁或铝合金等时,请根据对方材料的强度特性降低拧紧扭矩。表12固定螺钉的拧紧扭矩螺钉的公称MMMMM2.5×0.453×0.54×0.75×0.86×1拧紧扭矩N·m不锈钢螺钉碳素钢螺钉0.621.12.5———1.84.18.013.6备注1.拧紧扭矩以强度等级12.9和性能类别A2-70为基准计算得出。2.精密设备用十字槽盘头小螺丝的拧紧扭矩请参照Ⅲ-38页表22。h2R2R2滑轨安装部R1R1h1滑块安装部大小尺寸253040506086滑块安装部滑轨安装部肩高h11.52.53334角部圆弧半径R1(最大)0.20.20.50.50.50.5肩高h22.5357911单位mm角部圆弧半径R2(最大)(1)——1222注(1)大小尺寸为25、30的系列应设置图4所示的清角槽。
| <
|
> |
>>
