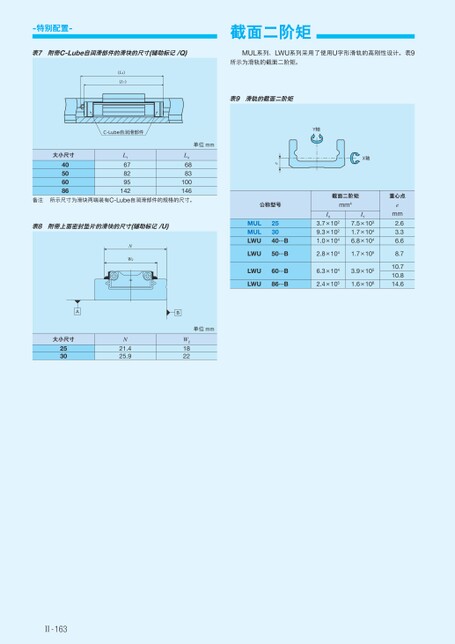

-特别配置-截面二阶矩表7附带C-Lube自润滑部件的滑块的尺寸(辅助标记/Q)MUL系列、LWU系列采用了使用U字形滑轨的高刚性设计。表9(L4)(L1)所示为滑轨的截面二阶矩。表9滑轨的截面二阶矩C-Lube自润滑部件Y轴大小尺寸40506086L1678295142单位mmL46883100146备注所示尺寸为滑块两端装有C-Lube自润滑部件的规格的尺寸。表8附带上面密封垫片的滑块的尺寸(辅助标记/U)NW2N21.425.9A大小尺寸2530单位mmBW21822eX轴公称型号MUL25MUL30LWU40…B截面二阶矩mm4IX3.7×1029.3×1021.0×104IY7.5×1031.7×1046.8×104LWU50…B2.8×1041.7×105LWU60…B6.3×1043.9×105LWU86…B2.4×1051.6×106重心点emm2.63.36.68.710.710.814.6Ⅱ-163
| <
|
> |
>>
