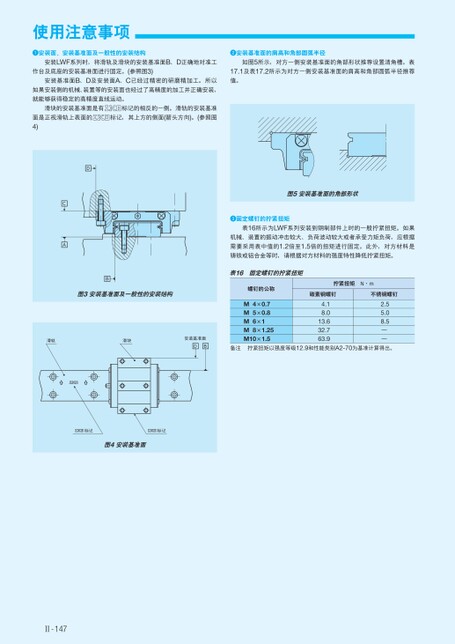

使用注意事项安装面、安装基准面及一般性的安装结构安装基准面的肩高和角部圆弧半径安装LWF系列时,将滑轨及滑块的安装基准面B、D正确地对准工作台及底座的安装基准面进行固定。(参照图3)安装基准面B、D及安装面A、C已经过精密的研磨精加工。所以如果安装侧的机械、装置等的安装面也经过了高精度的加工并正确安装,就能够获得稳定的高精度直线运动。滑块的安装基准面是有面是正视滑轨上表面的4)标记的相反的一侧。滑轨的安装基准标记,其上方的侧面(箭头方向)。(参照图如图5所示,对方一侧安装基准面的角部形状推荐设置清角槽。表17.1及表17.2所示为对方一侧安装基准面的肩高和角部圆弧半径推荐值。图5安装基准面的角部形状固定螺钉的拧紧扭矩表16所示为LWF系列安装到钢制部件上时的一般拧紧扭矩。如果机械、装置的振动冲击较大、负荷波动较大或者承受力矩负荷,应根据需要采用表中值的1.2倍至1.5倍的扭矩进行固定。此外,对方材料是铸铁或铝合金等时,请根据对方材料的强度特性降低拧紧扭矩。表16固定螺钉的拧紧扭矩螺钉的公称4×0.75×0.86×18×1.25MMMMM10×1.5拧紧扭矩N·m碳素钢螺钉不锈钢螺钉4.18.013.632.763.92.55.08.5——备注拧紧扭矩以强度等级12.9和性能类别A2-70为基准计算得出。DCAB图3安装基准面及一般性的安装结构滑轨滑块安装基准面DB标记标记图4安装基准面Ⅱ-147
| <
|
> |
>>
